FCR-・N-OP
炭酸ガス用ヒーター内蔵圧力調整器
特長
- CO2用ヒーター付大流量型の圧力調整器で、溶接機の耐風式、中和装置用での目的に設計された製品です。
- 本器は炭酸ガスボンベのガス状態変化に対しても流量50 ～ 200 L/mに見合ったヒーター容量を選定し、安定した圧力と要求流量が得られる優れた製品です。又、温度ヒューズを内蔵しており、温度暴走を抑える機能が付いた安全な製品です。
| 用途 | 一般産業用 |
| 設置場所 | ボンベ配管取付用 |
| 標準流量 | 流量計：50/100/150/200L/m |
［オプション］
- 中和装置でのご使用は調整弁シート：べスペル採用の”－PH”仕様になります。
- 電源がAC200 V、AC220 V仕様は特殊仕様での製作も可能です。
- 出口継手：10 .5mmホース口又はRc1 /4からのパイプ、チューブ継手等は別途ご用命ください。
- 接点付圧力計付での残ガス警報仕様の製作も可能です。
- 認定品の製作も可能です。
［外観図備考］
- 単位：mm
- 各寸法は、改良のため予告なく変更することがありますので、ご了承ください。
仕様一覧表
| 型 式 | FCR-50N※ | FCR-100N※ | FCR-150N | FCR-200N |
|---|---|---|---|---|
| 高圧側圧力計 | 25MPa計 | |||
| 低圧側圧力計 | 1MPa計 | |||
| 入口圧力（P1） | 12MPa以下 | |||
| 調整圧力（P2） | 0.3MPa | 0.5MPa | 0.5MPa | 0.6MPa |
| 流量目盛範囲 | 5～50L/min | 10～100L/min | 10～150L/min | 70～200L/min |
| 流量計方式 | OUT式 | OUT式 | OUT式 | OUT式 |
| 流量計設計圧力 | 0.3MPa | 0.5MPa | 0.5MPa | 0.6MPa |
| 入口継手 | W22-14山（右）袋ナット | |||
| 出口継手 | φ8.5mmホース継手 | |||
| ヒーター容量 | 400W | 600W | 800W | 1200W |
| 電圧 | 100V | |||
| 電源コード | 2m | |||
| 付属品 | ボンベパッキン（ファイバー）×2枚 | |||
| 質量 | 3.3kg | 3.6kg | 4.5kg | 4.5kg |
外観図

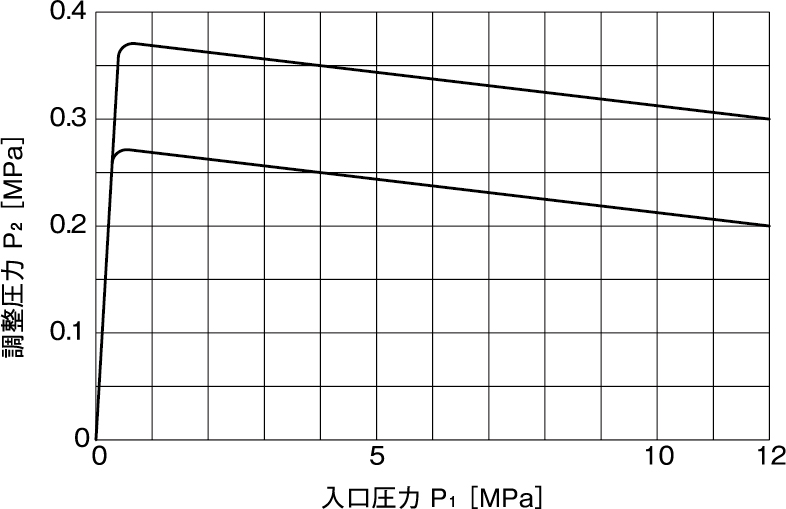

元圧変動曲線図
［備考］
■ 左記データは、標準仕様での参考値です。また、ガス温度等により変動します。
主要部材質
| 調整器本体 | C3771BE |
|---|---|
| 調整器カバー | ADC12 |
| 弁座 | C3604BD |
| 弁シート | PCTFE |
| ダイヤフラム | NBR |
| 安全弁シート | CR |
