FR-ⅡS-OPシリーズ

圧力調整器

FR-ⅡS-OPシリーズ

機能
入口高圧用
二段減圧式
設置場所
ボンベ
仕様
高圧側圧力計
低圧側圧力計
標準流量
~50L/min
材質
真鍮


特長

  • 二段式圧力調整器で入口圧力計、出口圧力計付仕様で流量計付のFR-ⅡS-Pとストップバルブ付のFR-ⅡS-OPがあり、出口圧力を任意に調整できる製品です。
  • 本器は二段式減圧機構で、ボンベ内の圧力が低下した際の供給圧力変動の元圧変動を抑え、安定した圧力・流量を供給でき、流量計はOUT式の流量計を採用しております。微量での流量計の取付も可能です。
用途 一般産業用
設置場所 ボンベ取付用
標準流量 流量計:1~25L/m

[オプション]

  • 出口継手:ホース口(6、7mm)又はRc1 /4からのパイプ、チューブ継手等は別途ご用命ください。
  • 接点付圧力計付での残ガス警報仕様の製作も可能です。

[外観図備考]

  • 単位:mm
  • 各寸法は、改良のため予告なく変更することがありますので、ご了承ください。

仕様一覧表

[備考]
■『※』の付いている製品は、在庫品です(弊社営業部まで在庫を確認ください)。
■ He、H2用はGFシリーズになります。又、上記以外の仕様につきましては、別途ご相談ください。
■入口最大圧力は20MPa仕様です。
型 式 FR-ⅡS-P
適用ガス N2※ Ar,N2,Air,O2 他
高圧側圧力計 25MPa計 25MPa計
低圧側圧力計 0.6,1MPa計※ 0.3,1.6MPa計
入口圧力(P1) 14.8MPa以下
調整圧力(P2) 0~0.4,0~0.6MPa 0~0.2,0~0.8MPa
流量計(設計圧力/方式) なし
入口継手 W22-14山(右)袋ナット
出口継手 φ8.5mmホース継手
付属品 ボンベパッキン(ファイバー)×2枚
質量 1.9kg
在庫・受注生産 在庫品 受注生産

外観図

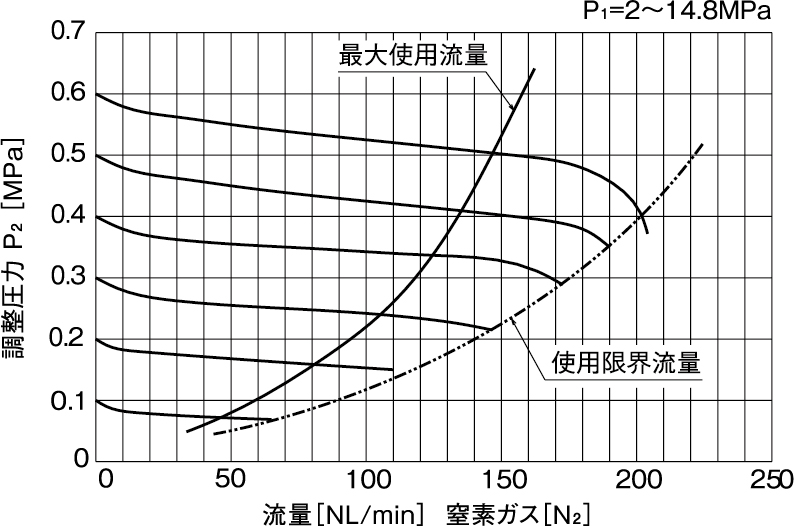

流量曲線図

[備考] ■ 上記データは、標準仕様での参考値です。また、ガス温度等により変動します。

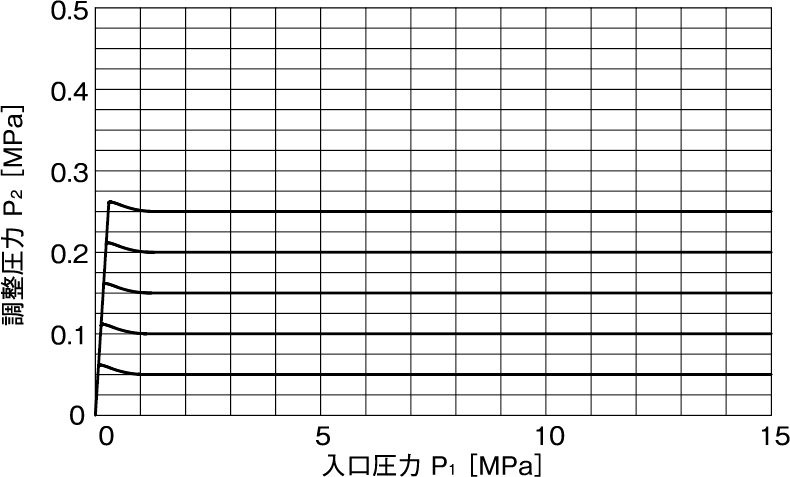

元圧変動曲線図

[備考] ■ 上記データは、標準仕様での参考値です。また、ガス温度等により変動します。

主要部材質

調整器本体 C3604BD
調整器カバー ZDC
弁座 C3604BD
弁シート NBR
ダイヤフラム NBR
安全弁シート NBR
