FR-ⅠS-OPシリーズ

圧力調整器

FR-ⅠS-OPシリーズ

機能
入口高圧用
一段減圧式
設置場所
ボンベ
配管
仕様
高圧側圧力計
低圧側圧力計
標準流量
~50L/min
材質
真鍮


特長

  • 一段式圧力調整器で入口圧力計、出口圧力計付仕様で流量計付のFR-ⅠS-Pとストップバルブ付のFR-ⅠS-OPがあり、出口圧力を任意に調整できる製品です。
  • 本器は一段式構造で、ボンベ内圧力が低下した際の供給圧力変動の元圧変動が発生するため流量計はIN式仕様になります。背圧抵抗を受けにくい使用条件でお使いください。
用途 一般工業用
設置場所 ボンベ取付用
標準流量 流量計:10~25L/m

[オプション]

  • 出口継手:ホース口(6、7mm)又はRc1 /4からのパイプ、チューブ継手等は別途ご用命ください。
  • 接点付圧力計付での残ガス警報仕様の製作も可能です。

[外観図備考]

  • 単位:mm
  • 各寸法は、改良のため予告なく変更することがありますので、ご了承ください。

仕様一覧表

[備考]
■『※』の付いている製品は、在庫品です(弊社営業部まで在庫を確認ください)。
■ He、H2用はGFシリーズになります。又、上記以外の仕様につきましては、別途ご相談ください。
型 式 FR-ⅠS-OP
適用ガス N2※ Ar,N2,Air,O2 他
高圧側圧力計 25MPa計
低圧側圧力計 0.6,1MPa計※ 1.6MPa計
入口圧力(P1) 14.8MPa以下
調整圧力(P2) 0~0.4,0~0.6MPa 0~0.99MPa
流量計(設計圧力/方式) なし
入口継手 W22-14山(右)袋ナット
出口継手 φ8.5mmホース継手
付属品 ボンベパッキン(ファイバー)×2枚
質量 1.5kg
在庫・受注生産 在庫品 受注生産

外観図

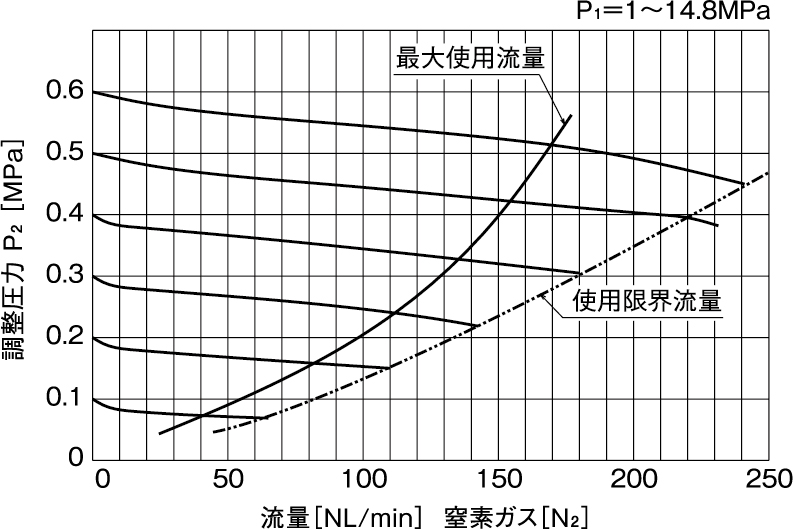

流量曲線図

[備考] ■ 上記データは、標準仕様での参考値です。また、ガス温度等により変動します。

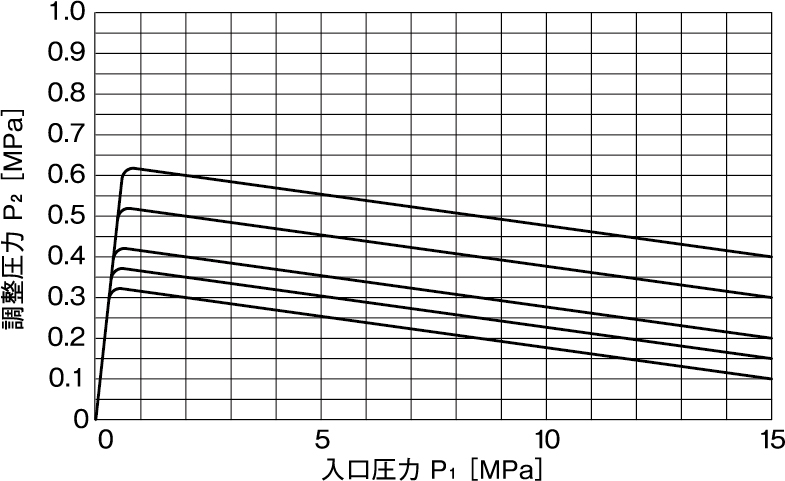

元圧変動曲線図

[備考] ■ 上記データは、標準仕様での参考値です。また、ガス温度等により変動します。

主要部材質

調整器本体 C3604BD
調整器カバー ZDC
弁座 C3604BD
弁シート NBR
ダイヤフラム NBR
安全弁シート NBR
