FR-ⅡLシリーズ

圧力調整器

FR-ⅡLシリーズ

機能
入口高圧用
二段減圧式
設置場所
ボンベ
仕様
流量計付
高圧側圧力計
低圧側圧力計
標準流量
50~200L/min
材質
真鍮


特長

  • 二段式圧力調整器FR-ⅡSシリーズの大流量タイプで、流量計付のFR-ⅡLとストップバルブ付のFR-ⅢLがあり、出口圧力を任意に調整できる製品です。
  • 本器は二段式減圧機構で、ボンベ内の圧力が低下した際の供給圧力変動の元圧変動を抑え、安定した圧力・流量を供給できます。又、流量計付はOUT式の流量計を採用しております。
用途 一般産業用
設置場所 ボンベ取付用
標準流量 流量計:50~200L/m

[オプション]

  • 出口継手:ホース口10 .5mm又はRc1 /4からのパイプ、チューブ継手等は別途ご用命ください。
  • 接点付圧力計付での残ガス警報仕様の製作も可能です。

[外観図備考]

  • 単位:mm
  • 各寸法は、改良のため予告なく変更することがありますので、ご了承ください。

仕様一覧表

[備考]
■ 上記以外の仕様につきましては、別途ご相談ください。
型 式 FR-ⅡL
適用ガス Ar,N2,O2 他
高圧側圧力計 25MPa計
低圧側圧力計 1MPa計
入口圧力(P1) 14.8MPa以下
調整圧力(P2) 0~0.6MPa
流量計
(設計圧力/方式)
 50L/m(0.3MPa/OUT式)
100・150・200L/m(0.5MPa/OUT式 )
入口継手 W22-14山(右)袋ナット
出口継手 φ8.5mmホース継手
付属品 ボンベパッキン(ファイバー)×2枚
質量 3.5kg

外観図

流量曲線図

[備考] ■ 上記データは、標準仕様での参考値です。また、ガス温度等により変動します。

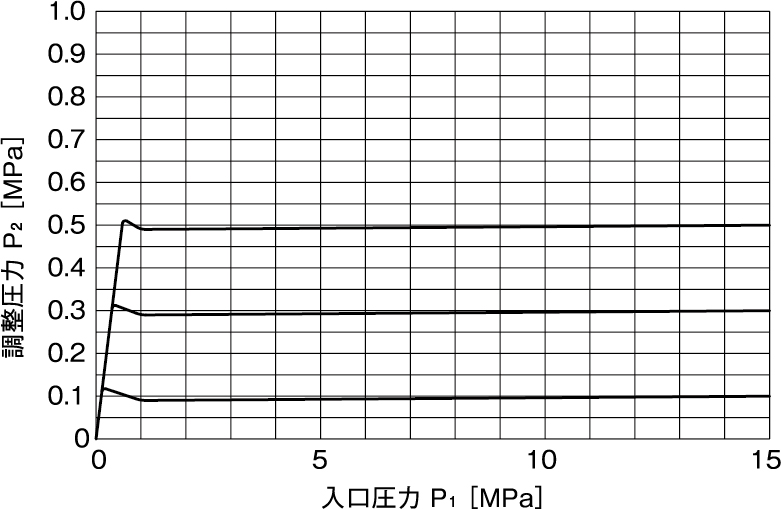

元圧変動曲線図

[備考] ■ 上記データは、標準仕様での参考値です。また、ガス温度等により変動します。

主要部材質

調整器本体 C3771BE
調整器カバー C3771BE
弁座 C3604BD
高圧側弁シート PCTFE
低圧側弁シート NBR
ダイヤフラム NBR
安全弁シート CR
