FR-ⅠH-OPシリーズ
圧力調整器
特長
- 低圧配管用調整器FR-Ⅰ0 -Pシリーズの大流量タイプで、流量計付のFR-ⅠH-Pとストップバルブ付のFR-ⅠH-0 Pがあります。
- 配管取付用FR-ⅠH-0 Pは本体をRc3 /8、裏面パネルマウント式を標準としておりますので多彩な取付でご使用できます。
| 用途 | 一般産業用 |
| 設置場所 | 配管取付・装置用 |
| 標準流量 | 流量計：50~200L/m |
［オプション］
- 入口取付の配管サイズがW22 -14右おすの場合は、UNF3 /4変換アダプターをご使用ください。
- 前面パネルマウントはご指名ください。
- 本体加工Rc3 /8です。パイプ、チューブ継手等は別途ご用命ください。
- 食品用はテフロン対応での製作も可能です。
［外観図備考］
- 単位：mm
- 各寸法は、改良のため予告なく変更することがありますので、ご了承ください。
仕様一覧表
| 型 式 | FR-ⅠH-OP |
|---|---|
| 適用ガス | Ar，N2，Air，O2 他 |
| 高圧側圧力計 | なし |
| 低圧側圧力計 | 0.6MPa計，1MPa計，1.6MPa計 |
| 入口圧力（P1） | 0.99MPa以下（max3MPa） |
| 調整圧力（P2） | 0～0.4MPa，0～0.6MPa，0～0.8MPa |
| 流量計 （設計圧力/方式） |
なし |
| 入口継手 | Rc3/8 |
| 出口継手 | Rc3/8 |
| その他 | 後面パネルマウント |
| 質量 | 1.6kg |

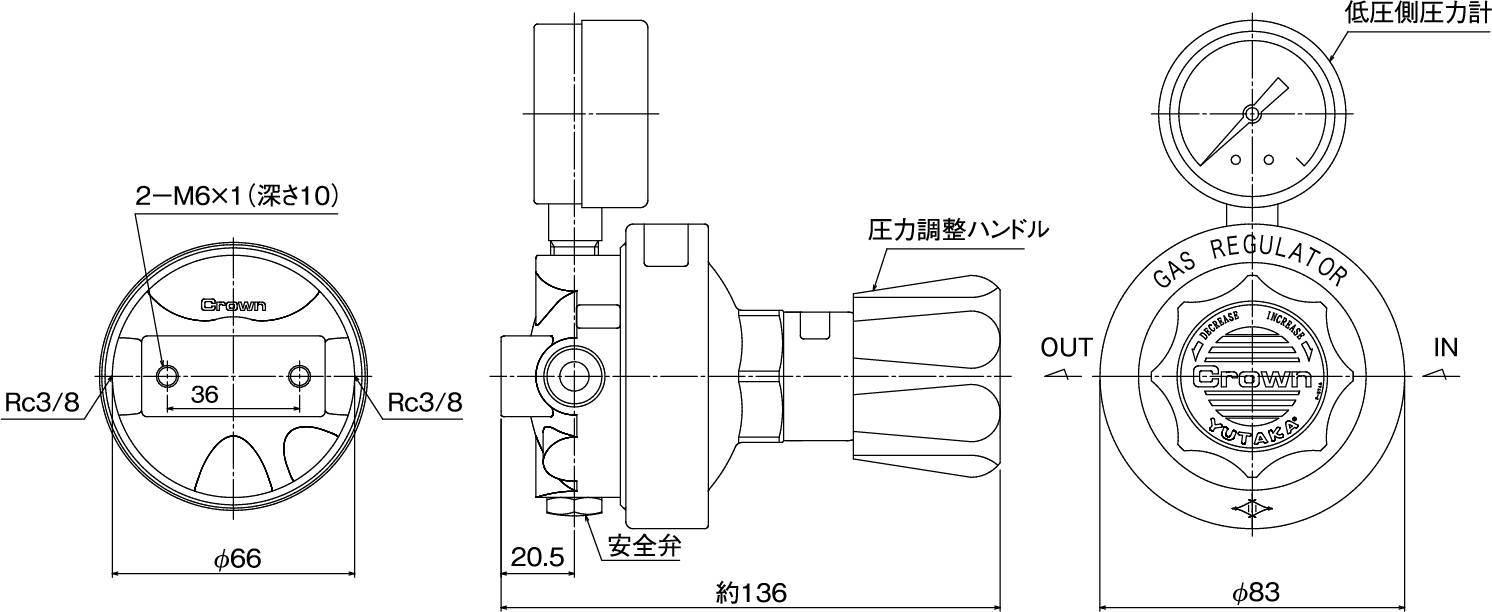

外観図
前面パネルマウント（オプション）の場合

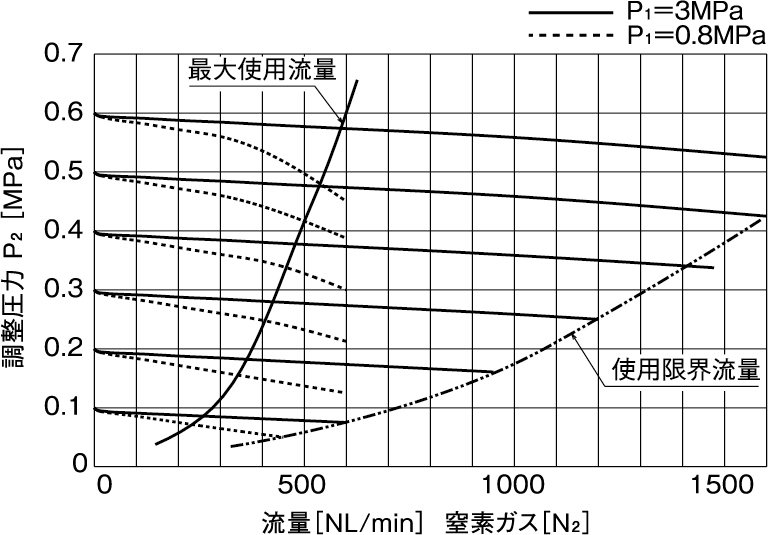

流量曲線図
［備考］ ■ 上記データは、標準仕様での参考値です。また、ガス温度等により変動します。

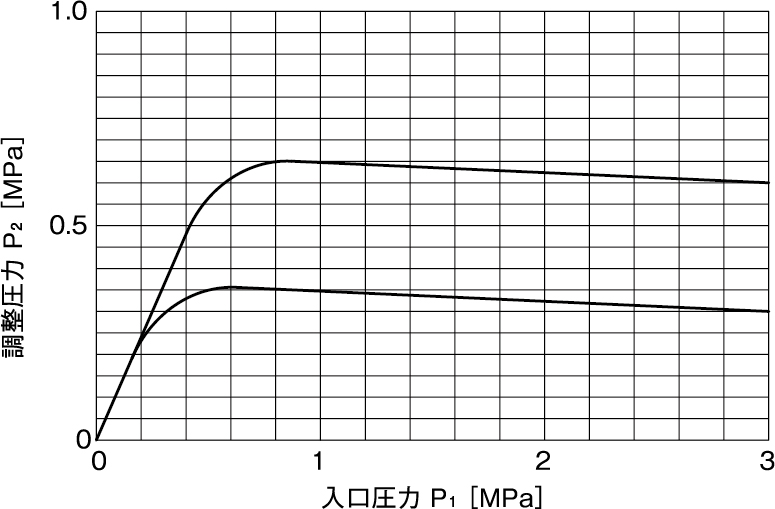

元圧変動曲線図
［備考］ ■ 上記データは、標準仕様での参考値です。また、ガス温度等により変動します。
主要部材質
| 調整器本体 | C3771BE |
|---|---|
| 調整器カバー | ADC |
| 弁座 | C3604BD |
| 弁シート | NBR |
| ダイヤフラム | NBR |
| 安全弁シート | NBR |
