HBR2シリーズ
圧力調整器
特長
- Hシリーズ（ハイレギュレーター）30MPaボンベ対応の二段式圧力調製器で、供給圧力を0.99MPa以下仕様として開発された製品です。
- 本器は二段式構造で元圧変動を抑えていますので、安定した圧力・流量を供給できます。
| 用途 | 一般産業用 |
| 設置場所 | ボンベ取付用 |
| 標準流量 | 参考流量：100L/m |
［オプション］
- 入口継手：手締めタイプのOリング付、ローレットタイプの袋ナットも製作可能です。
［外観図備考］
- 単位：mm
- 各寸法は、改良のため予告なく変更することがありますので、ご了承ください。
仕様一覧表
| 品 番 | HBR2-4-8A2J-2RFH85-V |
|---|---|
| 適用ガス | Ar，N2，Air，O2 他 |
| 高圧側圧力計 | 40 MPa計（max60MPa計） |
| 低圧側圧力計 | 1 MPa計（max1.6MPa計） |
| 入口圧力（P1） | 20MPa以下（max30MPa） |
| 調整圧力（P2） | 0～0.6MPa（max0.99MPa） |
| 入口継手・出口継手 | W22-14山（右）袋ナット・φ8.5mmホース継手 |
| 質量 | 1.8kg |
外観図

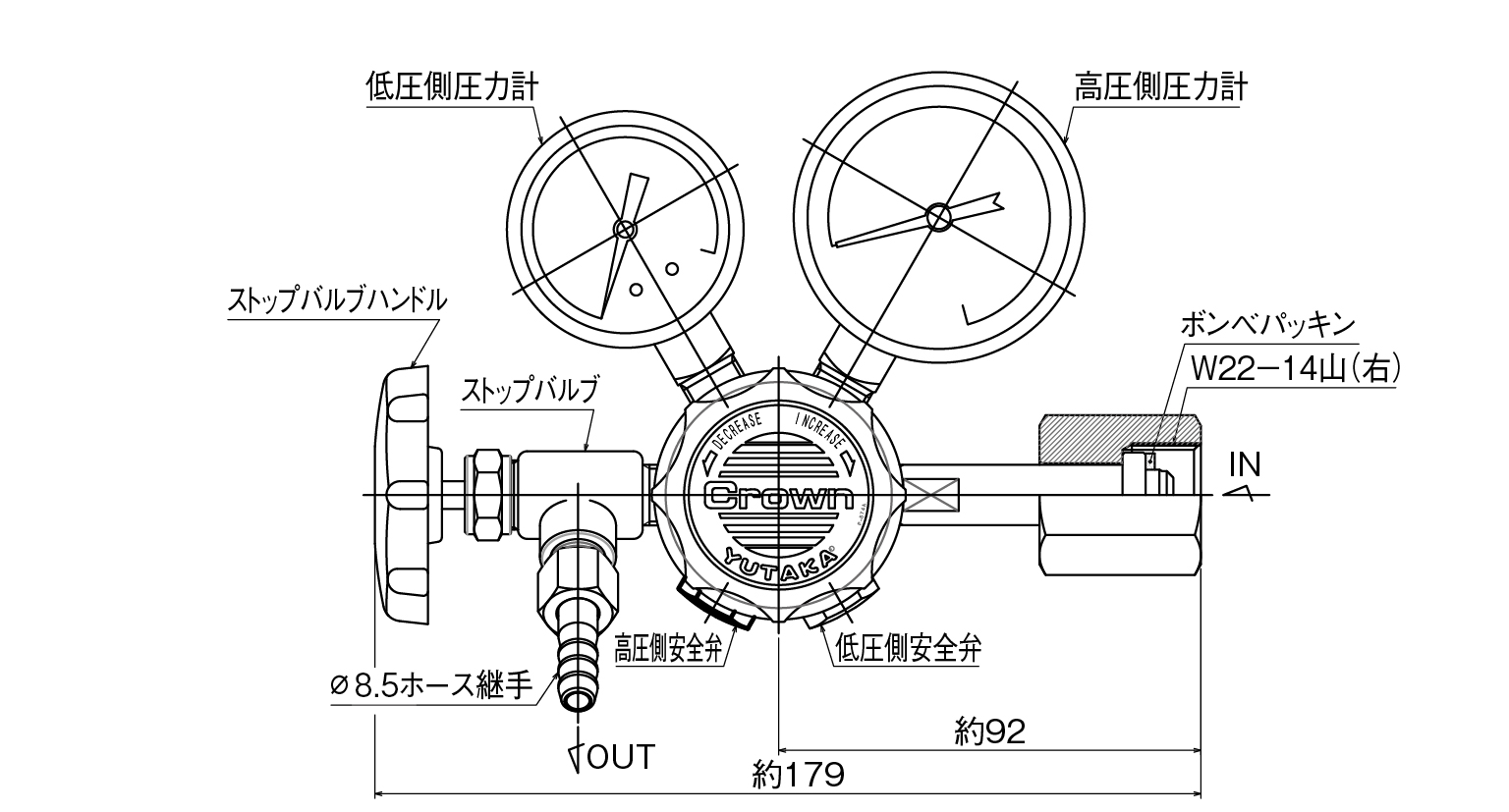

入口袋ナット

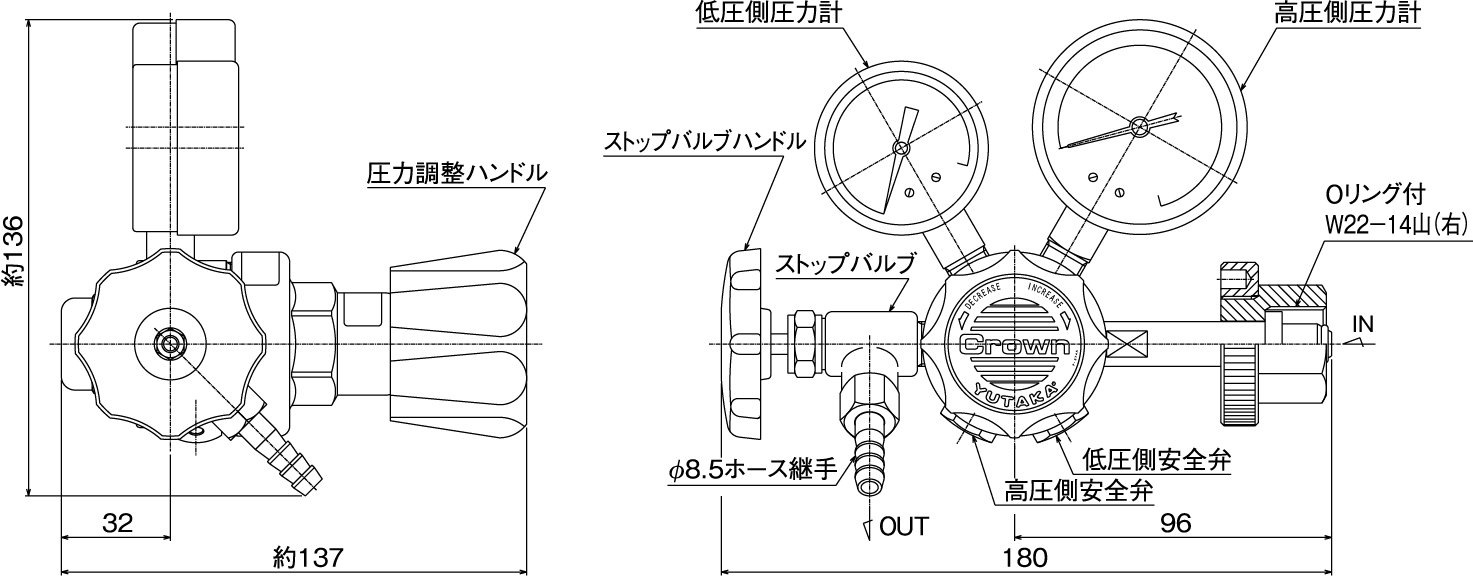

入口手締めナット
流量曲線図
［備考］ ■ 左記データは、標準仕様での参考値です。また、ガス温度等により変動します。
主要部材質
| 調整器本体 | C3771BE |
|---|---|
| 調整器カバー | ADC12 |
| 弁座 | C3604BD |
| 弁シート | PCTFE |
| ダイヤフラム | NBR |
| 安全弁シート | CR |
