EXC架台付シリーズ
ガス供給ユニット（EXC架台付）
特長
- ボンベ架台と一体化した半自動切換装置です。
- 半自動切換装置は、ガス種、流量等から型式を選定します。
［外観図備考］
- 単位：mm
- 各寸法は、改良のため予告なく変更することがありますので、ご了承ください。
- ご注文の際は、ガス種，使用圧力，使用流量，ボンベ使用本数のご連絡をお願いします。
仕様一覧表
| 型 式 | EXC-1架台付 | EXCS-1架台付 | EXC-1LN架台付 | EXC-2A架台付 | EXC-2B架台付 | EXC-3架台付 |
|---|---|---|---|---|---|---|
| 適用ガス | 一般・標準・高純度ガス | 炭酸ガス・炭酸混合ガス | 一般液化ガス | |||
| 本体・圧力計材質 | C3604 | SUS316 | C3604 | C3604 | C3604 | C3604 |
| 入口圧力 | 14.8MPa以下 | 0.8～0.9MPa | ||||
| 使用圧力 | 0～0.6MPa | 0.2～0.4MPa | ||||
| 標準流量 | 100L/min | 50L/min | 300L/min | 100L/min | 200L/min | 160L/min |
| 詳細ページ | 106頁 | 107頁 | 109頁 | 108頁 | 108頁 | 110頁 |
外観図
パネル拡大図
主要部材質

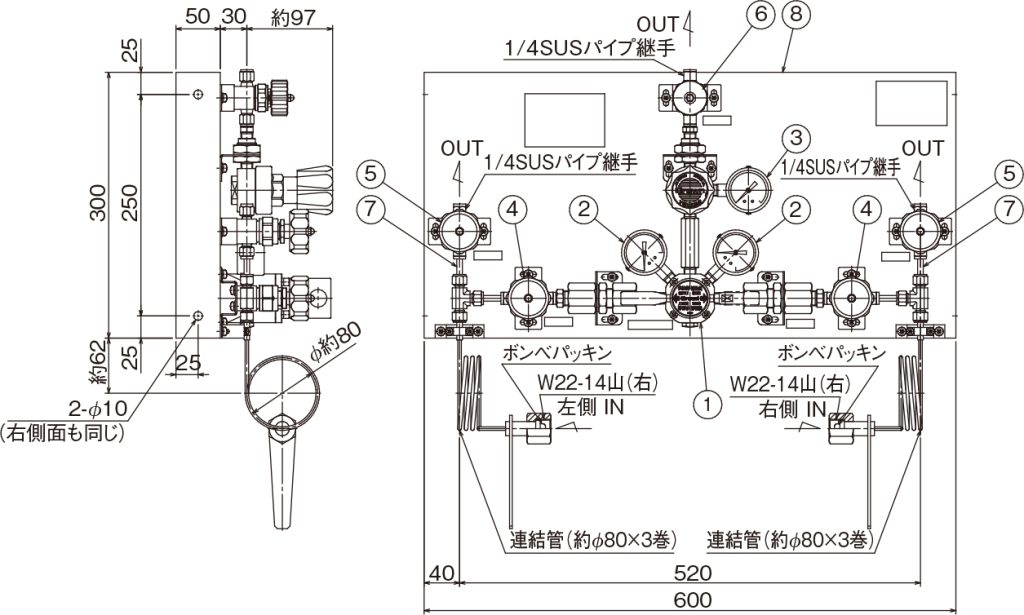

パネル拡大図
| No | 名称 | 材質 |
|---|---|---|
| 1 | 自動切換減圧弁 | SUS316またはC3604 |
| 2 | 入口側圧力計 | SUS316またはC3604 |
| 3 | 出口側圧力計 | SUS316またはC3604 |
| 4 | ネック弁1 ，2 | SUS316 |
| 5 | ブロー弁1 ，2 | SUS316 |
| 6 | 供給弁 | SUS316 |
| 7 | 配管 | SUS316 |
| 8 | パネル | SUS304 |

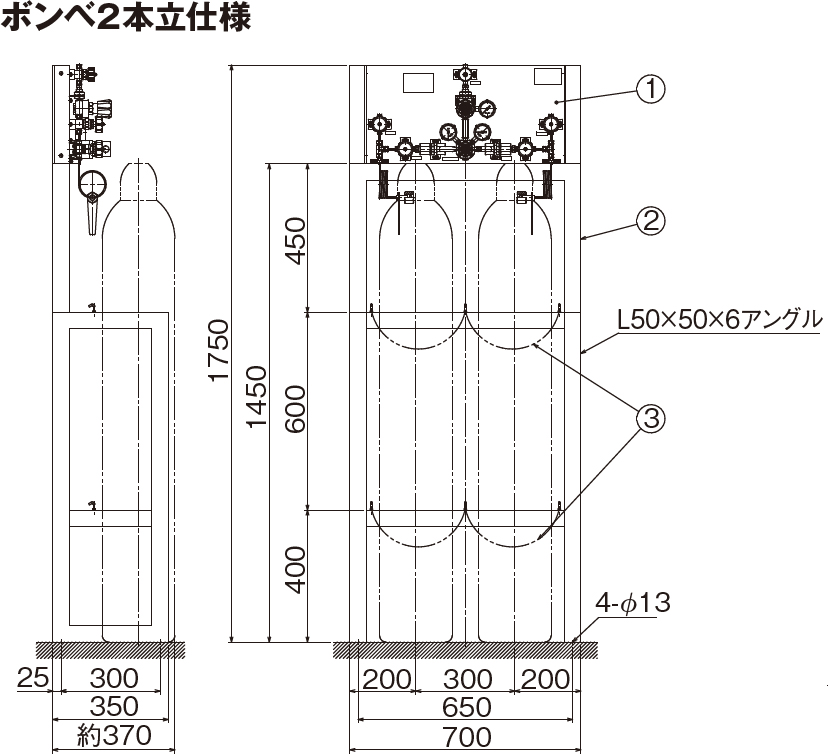

ボンベ2本立仕様
| No | 名称 | 材質 | 個数 |
|---|---|---|---|
| 1 | 自動切換減圧弁 | SUS316またはC3604 | 1 |
| 2 | 容器架台 | SS | 1 |
| 3 | 容器固定用チェーン | SS又はSUS | 4 |

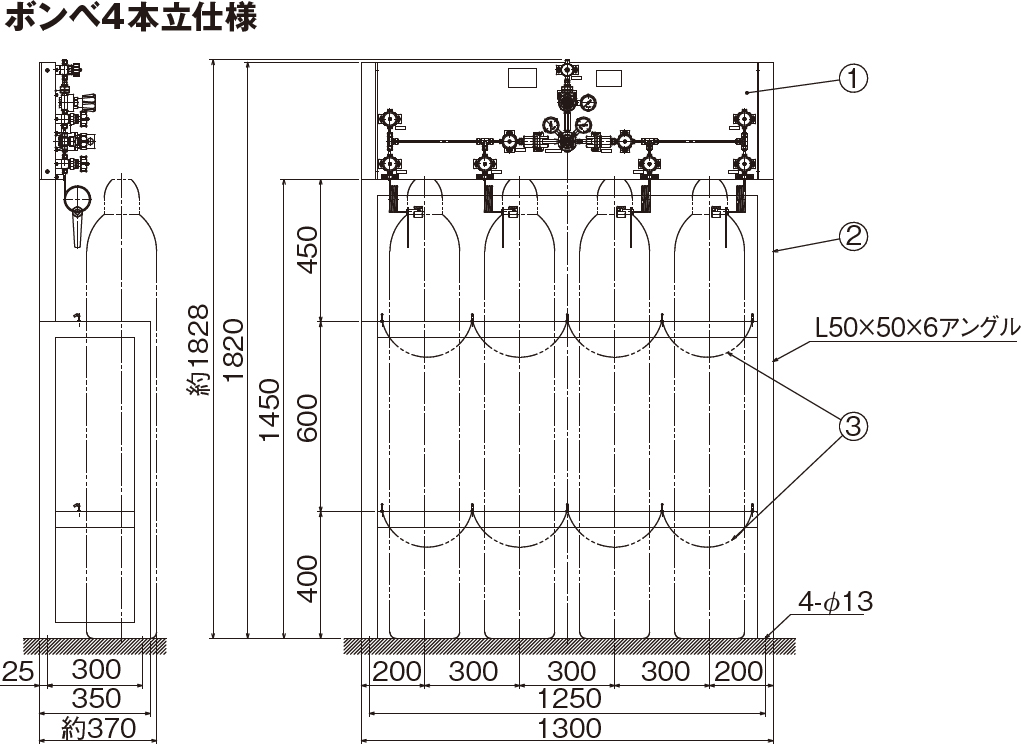

ボンベ4本立仕様
| No | 名称 | 材質 | 個数 |
|---|---|---|---|
| 1 | 自動切換減圧弁 | SUS316またはC3604 | 1 |
| 2 | 容器架台 | SS | 1 |
| 3 | 容器固定用チェーン | SS又はSUS | 8 |
