EXCS-1シリーズ

半自動切替パネル

EXCS-1シリーズ

機能
半自動切換装置
材質
SUS製
標準流量
~50NL/min


特長

  • 本製品は、左右の入口に各々ボンベを接続しガスを供給すると供給側のボンベからガスが消費され、残量が少なくなると自動的に補助側のボンベへ切換えられ、ガス欠することなく連続供給する装置です。病院や研究所等、連続供給が必要な場所でのご使用に最適です。

[外観図備考]

  • 単位:mm
  • 各寸法は、改良のため予告なく変更することがありますので、ご了承ください。

仕様一覧表

[備考] ■上記以外の仕様につきましては、ご相談ください。又は、接続継手のご指定がある場合はご指示ください。
品 番 EXCS-1-5AA2-2RM4SW EXCS-1-5A□□-□□□□□□-□
適用ガス 一般・標準・高純度ガス 一般・標準・高純度ガス 他
高圧側圧力計 25MPa計 25MPa計又は指定
低圧側圧力計 1MPa計 1MPa計,1.6MPa計
入口圧力(P1) 1.48MPa以下 1.48MPa以下
調整圧力(P2) 0~0.5MPa 0~0.9MPa
標準流量 50L/m 50L/m
入口継手 W22-14山右おす(逆止弁付) 指定
出口継手 1/4SUSパイプ継手 指定
付属品 ボンベパッキン(PCTFE)×2枚 ボンベパッキン(PCTFE)×2枚
オプション 接点付圧力計、安全弁継手 認定仕様、接点付圧力計、安全弁継手
質量 5kg 5kg

外観図

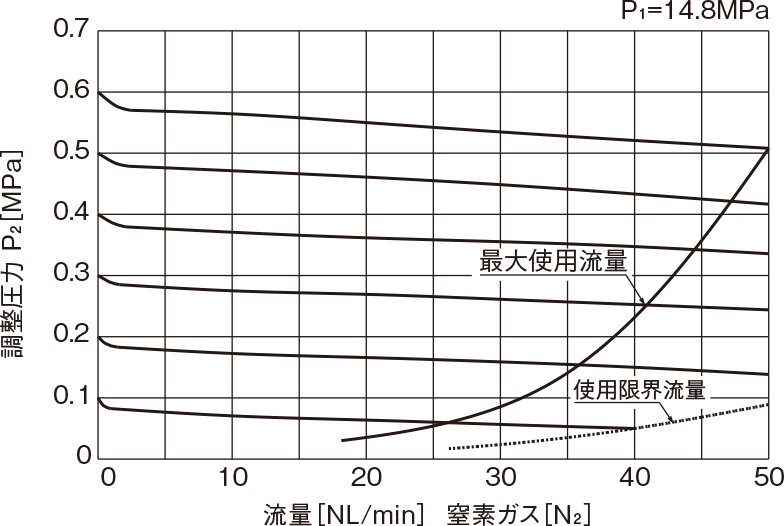

流量曲線図

[備考] ■ 上記データは、標準仕様での参考値です。また、ガス温度等により変動します。

主要部材質

切換弁本体 SUS316
切換弁カバー C3771BE
調整器本体 SUS316
調整器カバー ZDC
弁座 SUS316
弁シート PCTFE 及び PTFE
ダイヤフラム PTFE+SUS316L
安全弁シート FKM

品番コード

[注意事項] ■ 接点付圧力計は、可燃性ガスには使用できません。
