GBM2/GSM2シリーズ

小型理化学用圧力調整器

New

GBM2/GSM2シリーズ

機能
高圧用 入口高圧
仕様
高圧側圧力計
低圧側圧力計
材質
真鍮
ステンレス
標準流量
~20NL/min


特長

  • 小本製品は、二段減圧方式を採用してボンベの残圧が低下した際の出口圧力の変動を抑えており、安定してガスを供給することが可能です。
  • 超小型製品で流量を確保する為、調整弁部を最適化し最大流量を実現しました。
  • ガスの純度を維持する為、ダイヤフラムにはステンレス材を採用しており、ガスシール部はメタルシール
    方式となっている為、気密性と耐久性に優れています。
用途 理化学用
設置場所 装置用
標準流量 参考流量:20L/m

[外観図備考]

  • 単位:mm
  • 各寸法は、改良のため予告なく変更することがありますので、ご了承ください。

標準仕様

[備考]  ■上記以外の仕様につきましては、別途ご相談ください。
品番
主要材質
GBM2-4-5A□□-2RF2TF-V
真鍮製
GSM2-4-5A□□-2RF2TF-V
ステンレス製
適用ガス 分析用標準ガス、高純度ガス
(※強毒性ガス、強腐食性ガス除く)
分析用標準ガス、高純度ガス
(※強毒性ガス、強腐食性ガス、高圧酸素ガス除く)
高圧側圧力計 25MPa計
低圧側圧力計 0.4、0.6、1.0、1.6 MPa計
入口圧力(P1)  14.8MPa以下
調整圧力(P2)  0~0.25、0~0.4、0~0.6、0~0.9 MPa
入口・出口継手 W22-14山(右)袋ナット・Rc1/8
質量 0.9kg

外観図

流量曲線図

[備考] ■上記データは、標準仕様での参考値です。また、ガス温度等により変動します。

主要部材質

調整器本体 C3604BD(GBM2) / SUS316(GSM2)
調整器カバー C3604BD
調整弁棒 SUS316
弁シート PCTFE
ダイヤフラム SUS316L

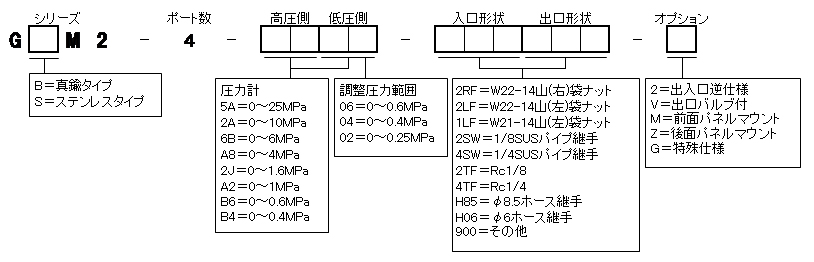

品番コード
