GSR2Fシリーズ

GSRシリーズ 圧力調整器

New

GSR2Fシリーズ

機能
高圧用 入口高圧
仕様
高圧側圧力計
低圧側圧力計
材質
ステンレス


特長

  • 本製品は、炭酸ガスなど減圧時に温度降下するガス用の圧力調整器でありながらヒーターを使用せず、大気の熱エネルギーを利用したノーヒーター型となっており、「省エネ」「節電」に配慮された製品です。
  • 二段減圧方式を採用してボンベの残圧が低下した際の出口圧力の変動を抑えており、安定してガスを供給することが可能です
用途 理化学用
設置場所 装置用
標準流量 参考流量:20L/m

[外観図備考]

  • 単位:mm
  • 各寸法は、改良のため予告なく変更することがありますので、ご了承ください。

標準仕様

※1 炭酸ガス[CO2]の入口圧力が 7MPa 以上の場合は、5L/min 以下でご使用ください。
[備考]  ■上記以外の仕様につきましては、別途ご相談ください。
品番 GSR2F-4-5AA2-4TF4TF
適用ガス 炭酸ガス[CO2]、メタンガス[CH4]、亜酸化窒素[N2O]、
エチレン[C2H4]、圧縮天然ガス[CNG]
高圧側圧力計 25MPa計
低圧側圧力計 1.0 MPa計
入口圧力(P1)  14.8MPa以下
出口圧力(P2)  0~0.6MPa
入口・出口継手 Rc1/4(本体)
流量(標準状態) CO2※1、CH4、N2O、CNG:10L/min
C2H4:20L/min
質量 約1.3kg

外観図

流量曲線図

[備考] ■上記データは、標準仕様での参考値です。また、ガス温度等により変動します。

主要部材質

調整器本体 SUS316
調整器カバー
(高圧側)
A5056
調整器カバー
(低圧側)
ADC12
弁座 SUS316
弁シート
(高圧側)
PI
弁シート
(低圧側)
PTFE
ダイヤフラム SUS316L
安全弁シート EPDM

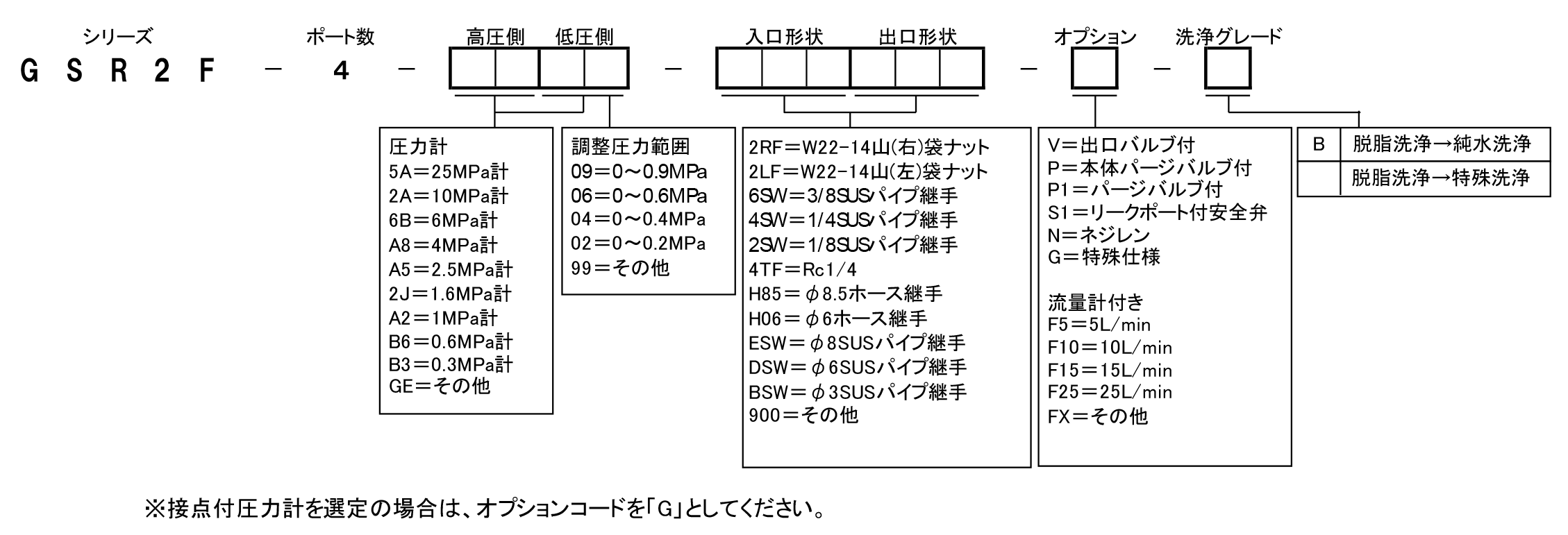

品番コード
