GSR1-3シリーズ

GSRシリーズ 圧力調整器

GSR1-3シリーズ

機能
低圧用 1MPa未満
仕様
低圧側圧力計
材質
ステンレス
標準流量
~50NL/min


特長

  • GSR1シリーズは理化学用ステンレス製の旧製品GSN1シリーズの後継機種として基本性能を向上させた圧力調整器です。
  • 本器は本器は入口低圧仕様で裏面パネルマウント式を標準とし、本体接続形状をRc1 /4にしておりますので豊富な継手の取付が可能な製品です。
用途 理化学用
設置場所 配管取付・装置用
標準流量 流量計:25L/m

[オプション]

  • 前面パネルマウントはご指名ください。
  • 本体Rc1 /4です。パイプ、チューブ継手等は別途ご用命ください。
  • 高精度の分析にご使用の場合は洗浄グレードを別途ご用命ください。

[外観図備考]

  • 単位:mm
  • 各寸法は、改良のため予告なく変更することがありますので、ご了承ください。

仕様一覧表

[備考]
■『※』の付いている製品は、在庫品です(弊社営業部まで在庫を確認ください)。■入口最大圧力は20MPa仕様は特殊仕様になります。
■上記以外の品番については57頁を参照してください。
品番
仕様
GSR1-3-01A2-4TF4TF-S0 GSR1-3-01□□-□□□□□□-S0
低圧仕様
適用ガス N2※ Ar,N2,Air,O2,H2,He 他
高圧側圧力計 なし なし
低圧側圧力計 1MPa計※ 0.1MPa計,0.3MPa計,
0.6MPa計,1MPa計,1.6MPa計
入口圧力(P1) 0.99MPa以下 0.99MPa以下
調整圧力(P2)  0~0.6MPa  0~0.1MPa,0~0.2MPa,
0~0.4MPa,0~0.6MPa,0~0.9MPa
入口継手 Rc1/4  1/4SUSパイプ継手
出口継手 Rc1/4 1/4SUSパイプ継手
質量 0.8kg
在庫・受注生産 在庫品 受注生産

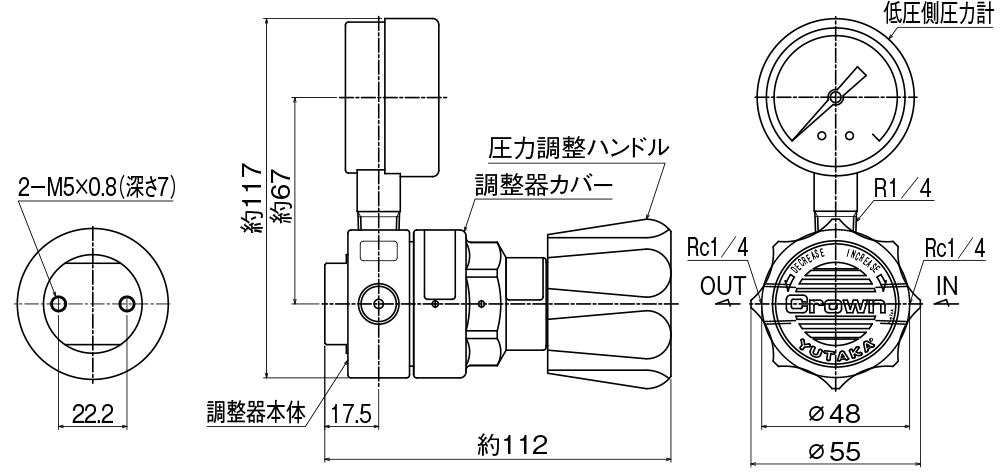

外観図

流量曲線図

[備考]  ■ 上記データは、標準仕様での参考値です。また、ガス温度等により変動します。

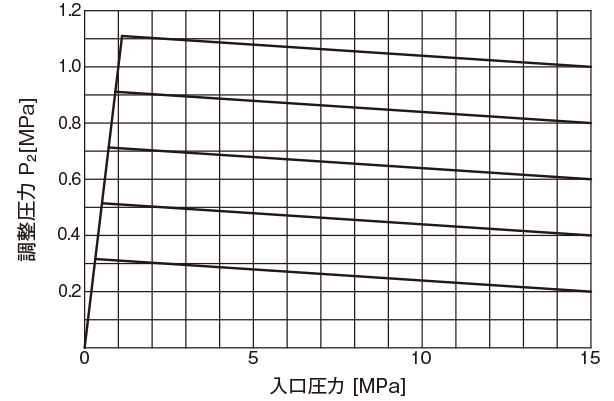

元圧変動曲線図

主要部材質

調整器本体 SUS316
調整器カバー C3771BE
弁座 SUS316
ダイヤフラム SUS316L+PTFE
調整弁シート PTFE
安全弁シート FKM

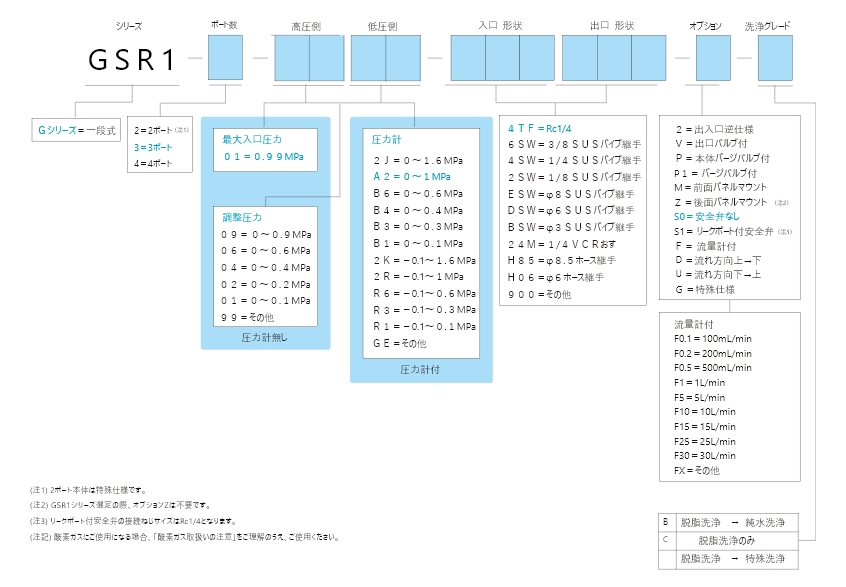

品番コード
