SPMVシリーズ
元圧計・バルブ類
特長
- ボンベ圧力が1MPa以下の腐食性液化ガス用に設計された製品です。
- 本製品はステンレス製で耐食性にも優れた製品でCL2、BCL3、NH3等での使用に最適です。尚、ボンベ圧力が高圧の場合はバルブ誤操作が考えられるのでGSRシリーズの選定になります。
| 用途 | 一般産業用 |
| 設置場所 | ボンベ取付用 |
| 標準流量 | － |
［外観図備考］
- 単位：mm
- 各寸法は、改良のため予告なく変更することがありますので、ご了承ください。
仕様一覧表
| 品 番 | SPMV-5A-□□□DSW | SPMV-00-□□□DSW |
|---|---|---|
| 圧力計 | 25MPa計 | なし |
| 入口圧力（P1） | 14.8MPa以下 | |
| 入口継手 | W22-14山（右）袋ナット 他 | |
| 出口継手 | φ6mmホース継手 | |
| 質量 | 0.5kg | 0.5kg |
外観図

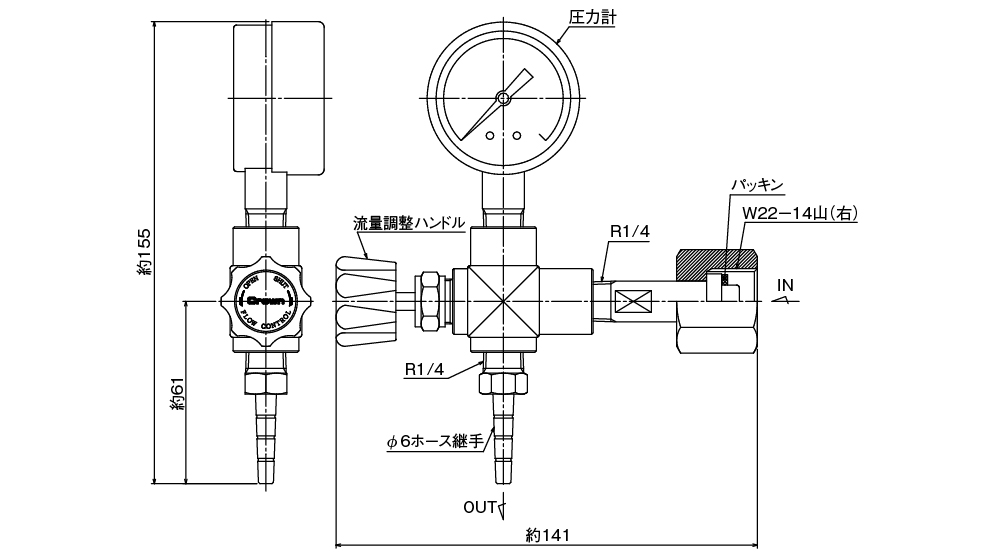

SPMV-5 A-2 RFH06

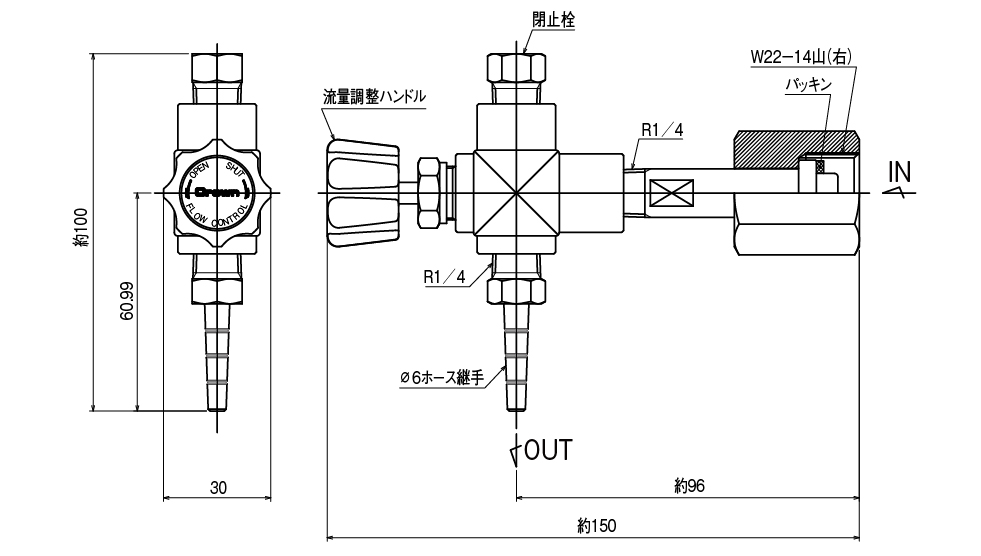

SPMV-00 -2 RFH06
主要部材質
| バルブ本体 | SCS14 |
|---|---|
| ボンベ継手 | SUS316 |
| ボンベ取付ナット | C3604BD |
| ストップ弁棒 | SUS316 |
| Ｏリング | PTFE |
品番コード
