ECORE2シリーズ
溶接用ガス節約器
特長
- 当社流量計付圧力調整器の出口に取り付けることで溶接ガスの節約を目的に開発された製品です。
- デモ評価の確認で製品の貸出しにも調整対応致しますのでご用命ください。
| 用途 | 溶接用 |
| 設置場所 | 製品取付用 |
| 標準流量 | － |
［外観図備考］
- 単位：mm
- 各寸法は、改良のため予告なく変更することがありますので、ご了承ください。
仕様一覧表
| 型 式 | ECORE2-M12 | ECORE2-UNF |
|---|---|---|
| 入口圧力 | 0.15～0.3MPa | |
| 設定流量 | Max.50L/min | |
| 入口継手 | M12×1メス袋ナット | 9/16-18UNFメス袋ナット |
| 出口継手 | M12×1オス | 9/16-18UNFオス |
| 付属品 | 9/16-18UNFメス袋ナット継手×1ヶ 9/16-18UNFオス継手×1ヶ φ8.5mmホース継手×2ヶ |
M12×1メス袋ナット継手×1ヶ M12×1オス継手×1ヶ φ8.5mmホース継手×2ヶ |
| 質量 | 420g | 420g |
外観図

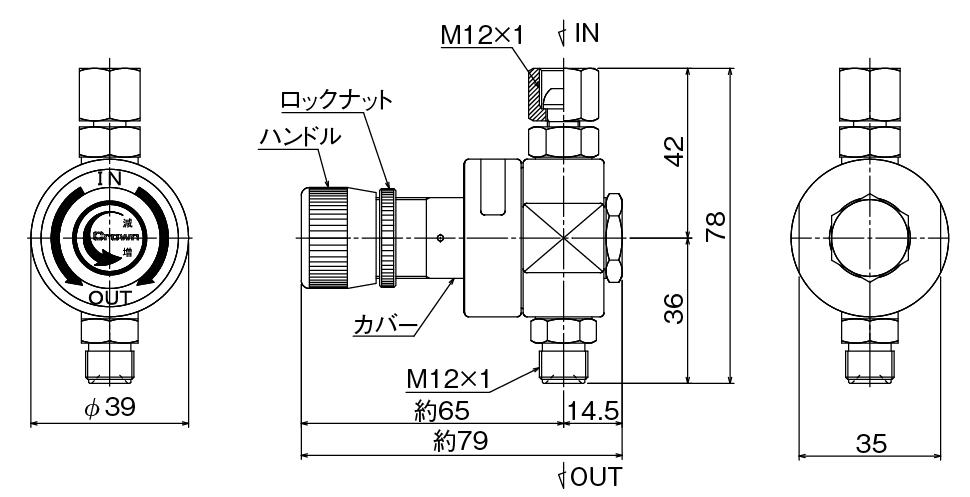

ECORE2-M12
ECORE2-UNF
主要部材質
| 調整器本体 | C3604BD |
|---|---|
| 蓋 | C3604BD |
| カバー | C3604BD |
| 弁シート | NBR |
ガスピーク現象解説図

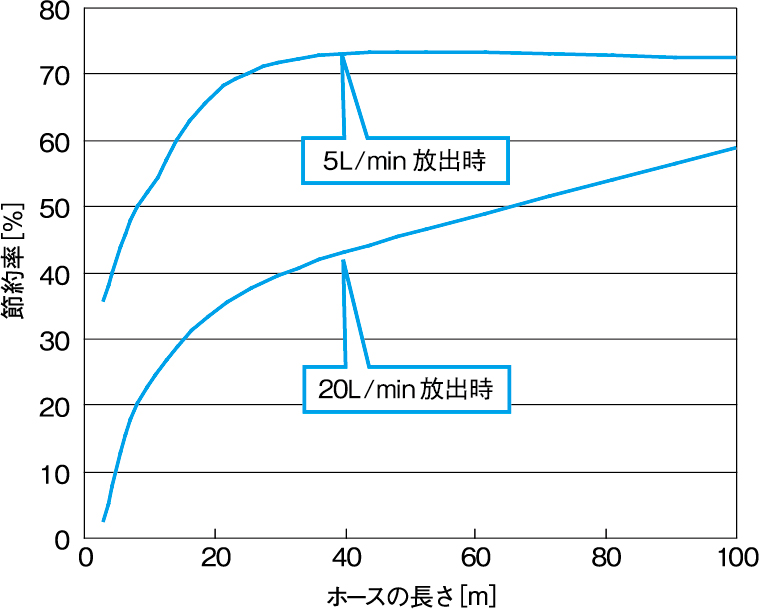

節約率
［備考］ ■ 節約率は、使用流量、ホースの長さ、溶接サイクル等のご使用条件により変化します。
取付位置
