NF-Pシリーズ
小流量配管取付型流量計
特長
- 配管設備の取り付け用に製作された標準流量の面積流量計です。
- 本製品は流量範囲が25 L/m以下の製品で、溶接用JISの接続サイズUNF3 /4 -16仕様のNF-Bと、装置用としてパネルマウント仕様のNF-Pの2種類があり、取付方法によってご使用できます。
| 用途 | 一般産業用 |
| 設置場所 | 配管・装置取付用 |
| 標準流量 | 流量：100mL/m～30L/m |
［注意事項］
- 本製品は、配管取付用です。絶対に直接ボンベへ取付けないでください。
- 配管の接続口がUNF3/4-16ネジと異なる場合は、別途変換アダプターを用意するか、入口継手形状について、別途ご相談ください。
［外観図備考］
- 単位：mm
- 各寸法は、改良のため予告なく変更することがありますので、ご了承ください。
仕様一覧表
| 型 式 | NF-P | |
|---|---|---|
| 名 称 | パネル取付用 | |
| 適用ガス | Ar，CO2※ | N2，O2 |
| 流量範囲 | 25L/m※ | 25L/m又は指定 |
| 設計圧力/方式 | 0.15MPa/IN式 | 0.15MPa/IN式 |
| 入口継手 | φ8.5mmホース継手（本体M12・P1オス） | |
| 出口継手 | φ8.5mmホース継手（本体M12・P1オス） | |
| 流量精度 | フルスケール±5%以内 | |
| 質量 | 0.3kg | |
| 在庫・受注生産 | 在庫品 | 受注生産 |

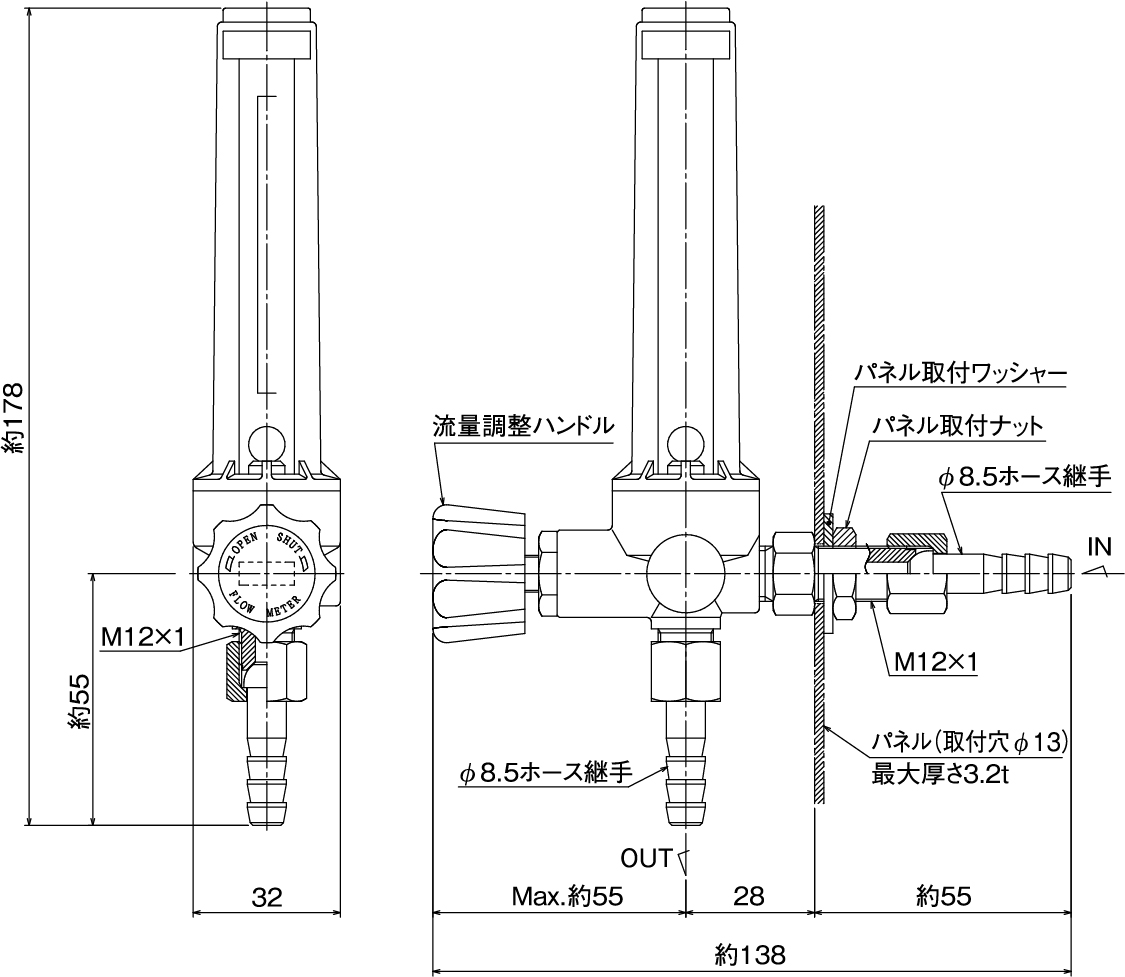

外観図
変換アダプター
主要部材質
| 流量計本体 | C3771BE |
|---|---|
| 流量計カバー | PC |
| ホース継手 | C3604BD |
| Ｏリング | NBR |
| 目盛管 | AS樹脂 または ガラス |
