LF-Bシリーズ

特長

• 配管設備への取り付け用に製作された大流量の面積流量計です。
• 本製品は流量範囲が50 ～ 200 L/m以下の製品で、溶接用JISの接続サイズUNF3 /4 -16仕様のNF-Bと、装置用としてパネルマウント仕様のNF-Pの2種類での取付方法によってご使用できます。

用途	一般産業用
設置場所	配管・装置取付用
標準流量	流量：50～200L/m

［注意事項］

1. 本製品は、配管取付用です。絶対に直接ボンベへ取付けないでください。

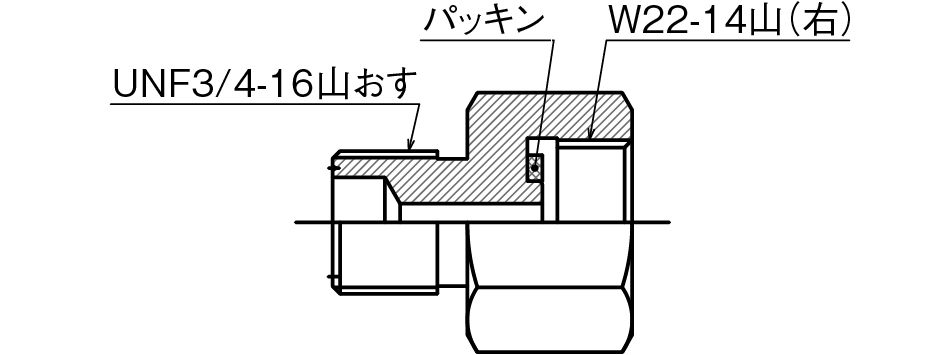

2. 配管の接続口がUNF3/4-16ネジと異なる場合は、別途変換アダプターを用意するか、入口継手形状について、別途ご相談ください。

［外観図備考］

• 単位：mm
• 各寸法は、改良のため予告なく変更することがありますので、ご了承ください。

仕様一覧表

［備考］ ■上記以外の仕様につきましては、別途ご相談ください。

型 式	LF-B
名 称	配管取付用
適用ガス	CO2	Ar，N2，O2　他
流量範囲L/m （設定圧力）	50 （0.3MPa） 100，150 （0.5MPa） 200 （0.6MPa）	50 （0.3MPa） 100，150，200 （0.5MPa）
方式	OUT式
入口継手	UNF3/4-16袋ナット
出口継手	φ8.5mmホース継手
流量精度	フルスケール±5%以内
質量	0.4kg
在庫・受注生産	受注生産

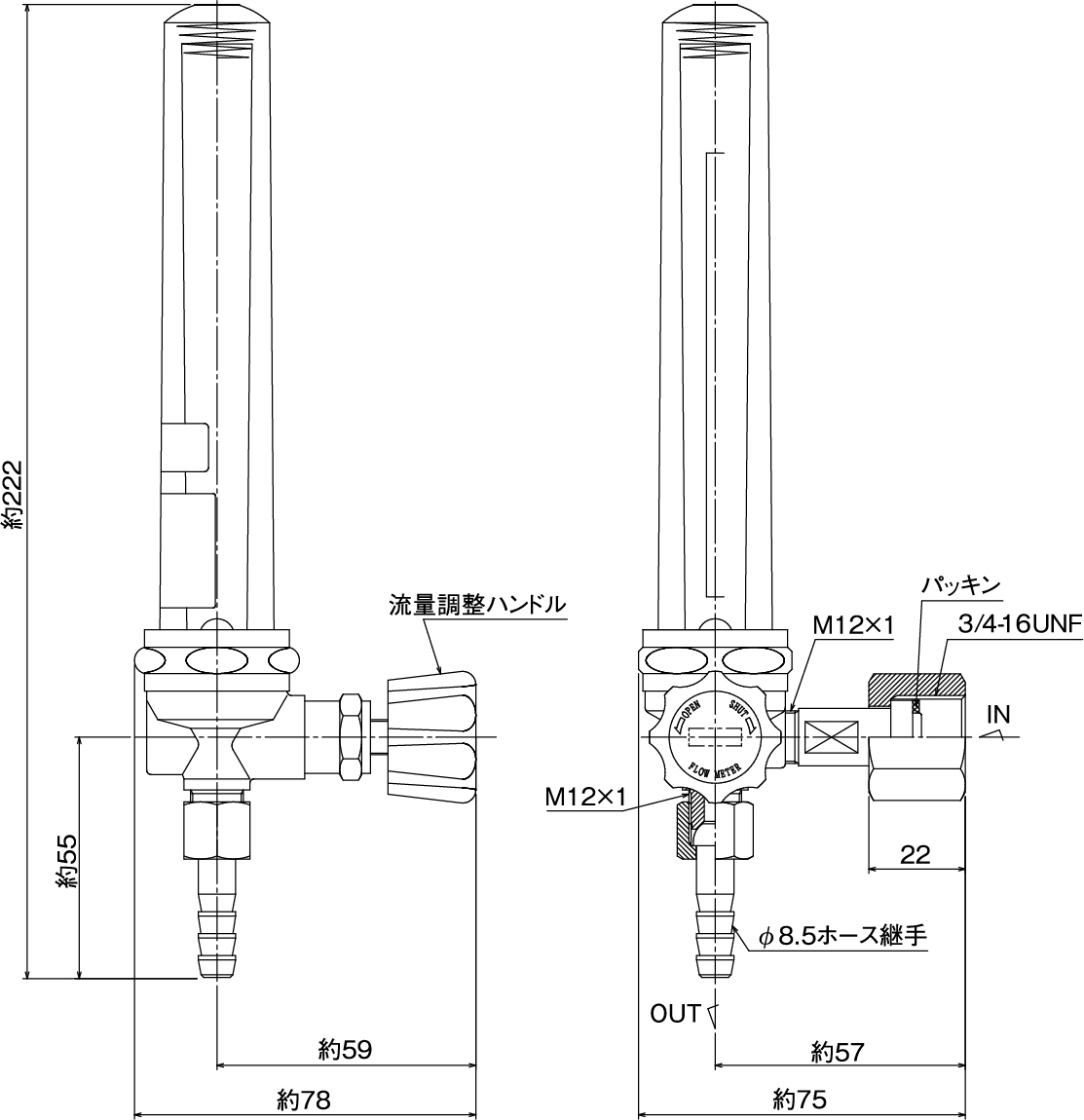

外観図

主要部材質

流量計本体	C3771BE
流量計カバー	PC
ホース継手	C3604BD
Ｏリング	NBR
目盛管	AS樹脂 または ガラス
