FR-Ⅱシリーズ
溶接用圧力調整器
特長
- 溶接機で使用されるArシールドガス用として設計された製品です。
- 本器は二段式減圧機構となっており、ボンベ内圧力が低下した際の流量変動を抑えます。又、流量計はホースの長さによる抵抗を受けないOUT式流量計を取り付け、安定した圧力・流量を供給できる製品です。
| 用途 | 溶接用 |
| 設置場所 | ボンベ取付用 |
| 標準流量 | 流量計：25L/m |
［オプション］
- 出口継手：ホース口（6、7mm）、UNF9 /16おす等変換は別途ご用命ください。
- 接点付圧力計付での残ガス警報仕様の製作も可能です。
［外観図備考］
- 単位：mm
- 各寸法は、改良のため予告なく変更することがありますので、ご了承ください。
仕様一覧表
| 型 式 | FR-Ⅱ | |
|---|---|---|
| 適用ガス | Ar※ | N2，O2 |
| 高圧側圧力計 | 25MPa計 | 25MPa計 |
| 低圧側圧力計 | なし | なし |
| 入口圧力（P1） | 14.8MPa以下 | 14.8MPa以下 |
| 調整圧力（P2） | 0．25MPa固定 | 0.2MPa固定 |
| 流量計（設計圧力/方式） | 25L/m（0.25MPa/OUT式 ） | 25L/m（0.2MPa/OUT式） |
| 入口継手 | W22-14山（右）袋ナット | W22-14山（右）袋ナット |
| 出口継手 | φ8.5mmホース継手 | φ8.5mmホース継手 |
| 付属品 | ボンベパッキン（ファイバー）×2枚 | ボンベパッキン（ファイバー）×2枚 |
| 質量 | 2.0kg | 2.0kg |
| 在庫・受注生産 | 在庫品 | 受注生産 |
外観図

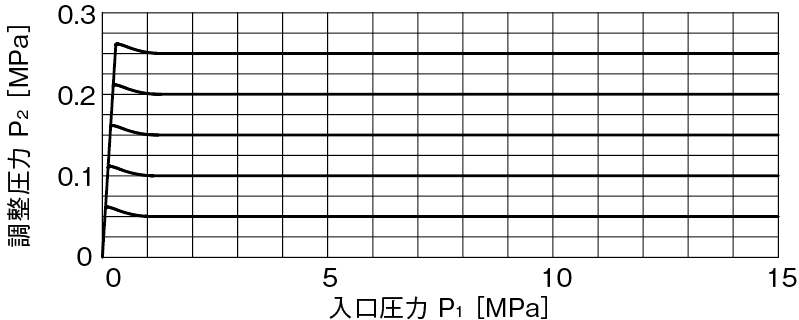

元圧変動曲線図
［備考］ ■ 上記データは、標準仕様での参考値です。また、ガス温度等により変動します。
主要部材質
| 調整器本体 | C3604BD |
|---|---|
| 調整器カバー | ZDC |
| 弁座 | C3604BD |
| 弁シート | NBR |
| ダイヤフラム | NBR |
| 安全弁シート | NBR |
