FR-ⅠO-Pシリーズ
溶接用圧力調整器
特長
- 入口圧力低圧仕様で裏面パネルマウント式を標準とし、本体をRc1 /4にしておりますので多彩な継手の取付が可能な製品です。
| 用途 | 一般工業用 |
| 設置場所 | 配管取付・装置用 |
| 標準流量 | 参考流量：30L/m |
［オプション］
- 前面パネルマウントはご指名ください。
- 本体Rc1 /4です。パイプ、チューブ継手等は別途ご用命ください。
※ 連成計付、SUSダイヤフラム仕様はGF1、GSRシリーズになります。
［外観図備考］
- 単位：mm
- 各寸法は、改良のため予告なく変更することがありますので、ご了承ください。
仕様一覧表
| 型 式 | FR-ⅠO-P | |
|---|---|---|
| 適用ガス | Ar，N2，Air，O2 他 | |
| 高圧側圧力計 | なし | |
| 低圧側圧力計 | 0.3MPa計，0.6MPa計，1MPa計，1.6MPa計 | |
| 入口圧力（P1） | 0.99MＰa以下 | |
| 調整圧力（P2） | 0～0.2MPa，0～0.4MPa，0～0.6MPa，0～0.9MPa | |
| 入口継手 | Rc1/4 | 1/4SUSパイプ継手 |
| 出口継手 | Rc1/4 | 1/4SUSパイプ継手 |
| 質量 | 1.2kg | 1.4kg |

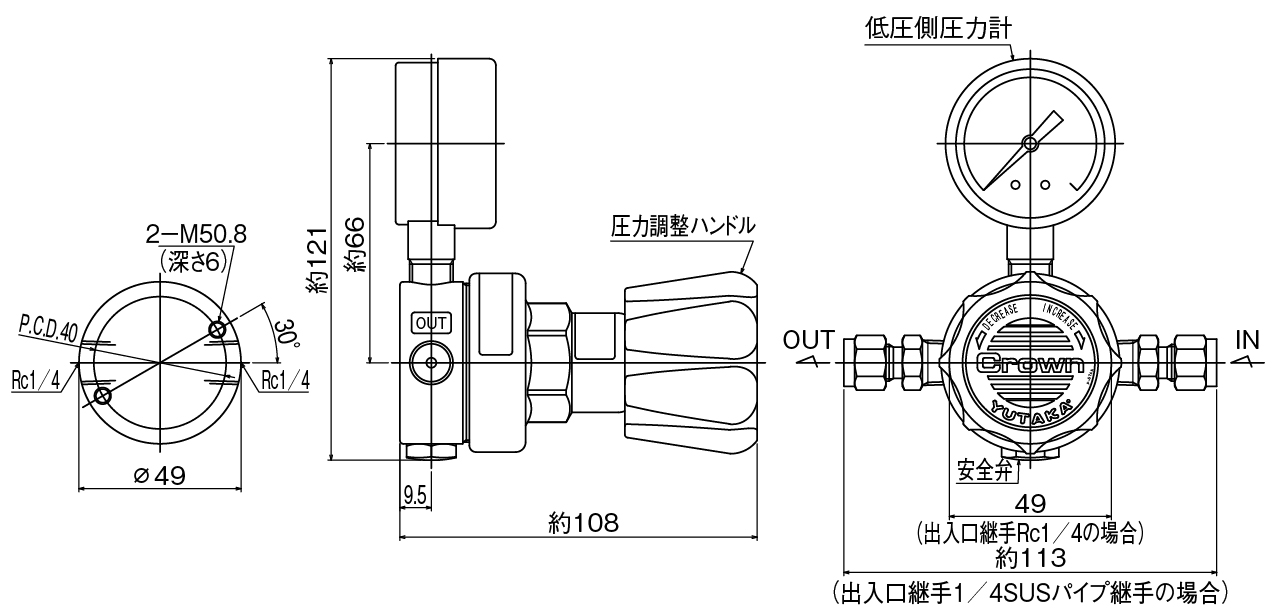

外観図

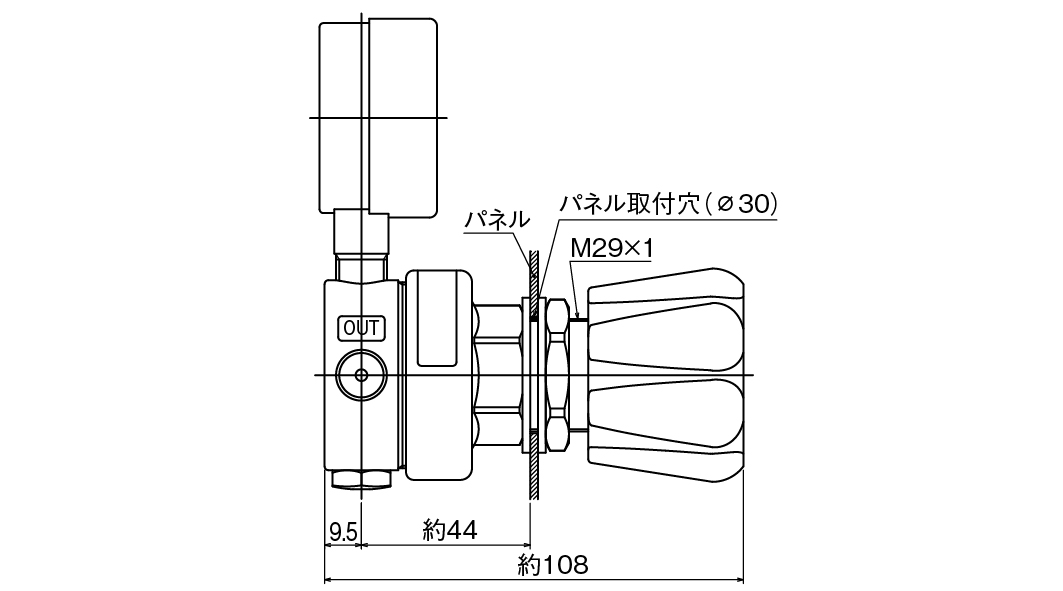

前面パネルマウント（オプション）の場合

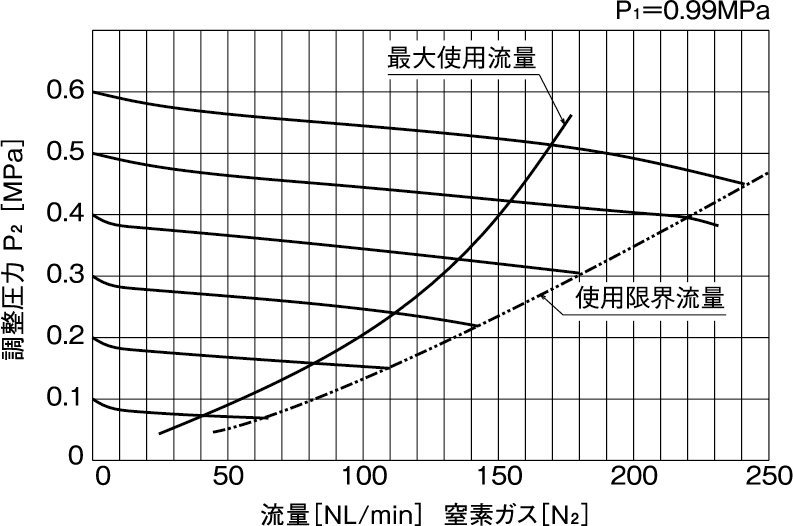

流量曲線図
［備考］■ 上記データは、標準仕様での参考値です。また、ガス温度等により変動します。
主要部材質
| 調整器本体 | C3604BD |
|---|---|
| 調整器カバー | ZDC |
| 弁座 | C3604BD |
| 弁シート | NBR |
| ダイヤフラム | NBR |
| 安全弁シート | NBR |
