FCR-226シリーズ

特長

• 溶接機で使用されるシールドガスAr、CO2、MAG（Ar＋CO2混合ガス）用に開発されたユタカオリジナルの製品です。
• 本器は二段式減圧機構で、ボンベ内の圧力が低下した際の流量変動を抑えます。又、流量計はホースの長さによる抵抗を受けないOUT式流量計を取り付けており、安定した圧力・流量を供給できます。

用途	溶接用
設置場所	ボンベ配管取付用
標準流量	流量計：25L/m

［オプション］

• 出口継手：UNF9 /16おすに変換は別途ご用命ください。
• 接点付圧力計付での残ガス警報仕様の製作も可能です。
• 電源がAC200 V、AC220 V仕様は特殊仕様の製作も可能です。

［外観図備考］

• 単位：mm
• 各寸法は、改良のため予告なく変更することがありますので、ご了承ください。

仕様一覧表

［備考］ ■『※』の付いている製品は、在庫品です（弊社営業部まで在庫を確認ください）。

型 式	FCR-226
適用ガス	MAG，Ar，CO2兼用※	MAG，Ar，CO2兼用
高圧側圧力計	25MPa計※	25MPa計
入口圧力（P1）	MAG：14.8MPa以下，CO2：11.8MPa以下
調整圧力（P2）	0．25MPa固定
流量計（設計圧力/方式）	25L/m（0.25MPa/OUT式）
入口継手	W22-14山（右）袋ナット
出口継手	φ8.5mmホース継手※	UNF9/16おす
電圧・電源コード	100V・ケーブル2m
付属品	ボンベパッキン（ファイバー）×2枚
質量	2.2kg	2.2kg
在庫 ・ 受注生産	在庫品	受注生産

外観図

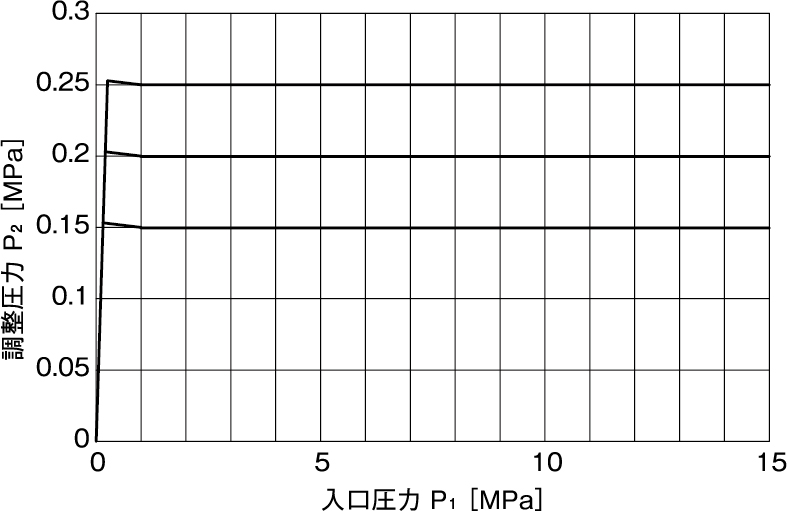

元圧変動曲線図

主要部材質

調整器本体	C3771BE
調整器カバー	66-ナイロン
弁座	C3604BD
弁シート	PCTFE、PFA
安全弁シート	NBR
０ リング	FKM、NBR
