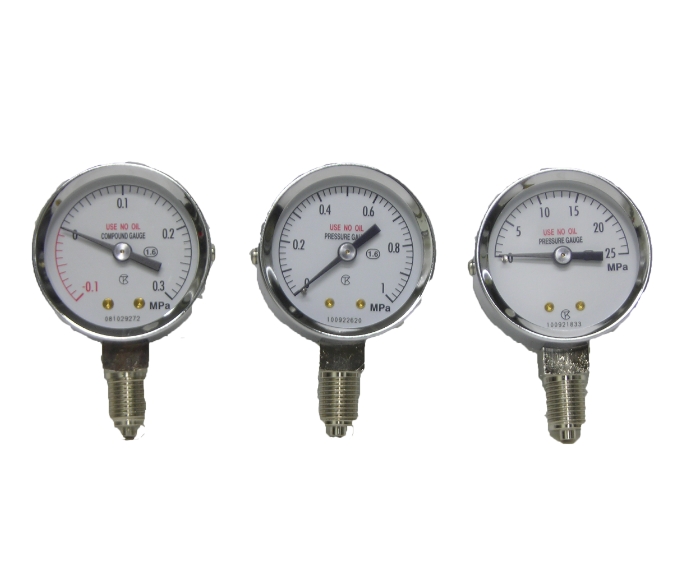

PG・50mm真鍮製圧力計
商品／ブラス製圧力計
特長
- 一般産業用圧力調整器FRシリーズに採用している圧力計です。
オプション
圧力計保護カバー ［部品コード：B45871ACR01］
- 軽い衝撃から圧力計を保護します。
- ケース隙間から内部への水滴の浸入を抑制します。
- ご使用中のφ50圧力計に取付けできます。
- 材質：エチレンプロピレンゴム
※D型圧力計にはご使用できません。
仕様一覧表
| 部品コード | 圧力レンジ（MPa） | 部品コード | 圧力レンジ（MPa） |
|---|---|---|---|
| B38866BGE01 | 0～0.1 | B38866BGE09 | 0～6 |
| B38866BGE03 | 0～0.3 | B38866BGE10 | 0～10 |
| B38866BGE04 | 0～0.4 | B38866BGE11 | 0～16 |
| B38866BGE05 | 0～0.6 | B38866BGE12 | 0～25（目盛角度270° |
| B38866BGE06 | 0～1 | A49516CGE01 | 0～25（目盛角度180°） |
| B38866BGE07 | 0～1.6 | B40617BGE01 | 0～25（WIKA製） |
| B38866BGE08 | 0～2.5 | B38866BGE24 | 0～35 |
| B38866BGE21 | 0～4 | B38866BGE15 | －0.1～0～0.3 |
| B38866BGE17 | －0.1～0～0.6 |
外観図
［外観図備考］
■単位：mm
■ 各寸法は、改良のため予告なく変更することがありますので、ご了承ください。
WIKA製25 MPa圧力計
WIKA製25 MPa圧力計 外観図
［備考］ ■ RoHS 10対応製品 ■外枠：ラッカー塗装 株：銅合金
■継手：G1 /4 B ■精度：JIS1 .6級相当 ■製作：禁油
