EXC-1シリーズ
半自動切替パネル
特長
- 本製品は、左右の入口に各々ボンベを接続しガスを供給すると供給側のボンベからガスが消費され、残量が少なくなると自動的に補助側のボンベへ切換えられ、ガス欠することなく連続供給する装置です。病院や研究所等、連続供給が必要な場所でのご使用に最適です。
［外観図備考］
- 単位：mm
- 各寸法は、改良のため予告なく変更することがありますので、ご了承ください。
仕様一覧表
| 品 番 | EXC-1-5AA2-2RM4SW | EXC-1-5A□□-□□□□□□-□ |
|---|---|---|
| 適用ガス | 一般・標準・高純度ガス | 一般・標準・高純度ガス 他 |
| 高圧側圧力計 | 25MPa計 | 25MPa計又は指定 |
| 低圧側圧力計 | 1MPa計 | 1MPa計，1.6MPa計 |
| 入口圧力（P1） | 1.48MPa以下 | 1.48MPa以下 |
| 調整圧力（P2） | 0～0.55MPa | 0～0.9MPa |
| 標準流量 | 100L/m | 100L/m |
| 入口継手 | W22-14山右おす（逆止弁付） | 指定 |
| 出口継手 | 1/4SUSパイプ継手 | 指定 |
| 付属品 | ボンベパッキン（PCTFE）×2枚 | ボンベパッキン（PCTFE）×2枚 |
| オプション | 接点付圧力計、安全弁継手 | 認定仕様、接点付圧力計、安全弁継手 |
| 質量 | 5kg | 5kg |
外観図

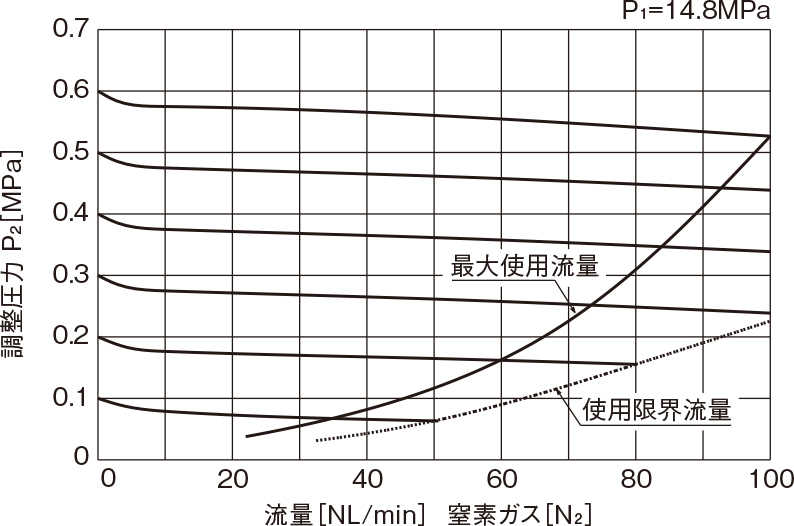

流量曲線図
［備考］ ■ 左記データは、標仕様での参考値です。また、ガス温度等により変動します。
主要部材質
| 切換弁本体 | C3604BD |
|---|---|
| 切換弁カバー | C3771BE |
| 調整器本体 | C3604BD |
| 調整器カバー | ZDC |
| 弁座 | C3604BD |
| 弁シート | PCTFE 及びNBR |
| ダイヤフラム | NBR |
| 安全弁シート | CR |

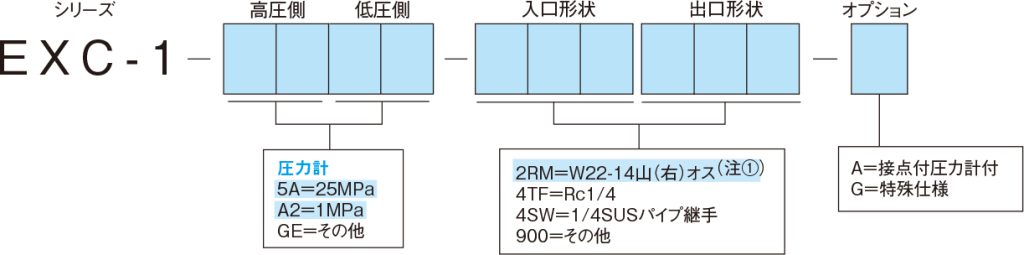

品番コード
［注意事項］
① 入口形状をRc1 /4にてご使用の場合、選定コードは2RM（W22 -14山（右）オス）としてください（Rc1 /4と兼用となっております）。
② 接点付圧力計は、可燃性ガスには使用できません。
