EXC-2Aシリーズ

炭酸ガス用小型半自動切換パネル

EXC-2Aシリーズ

機能
半自動切換装置
材質
Bs製
標準流量
~300NL/min


特長

  • 本製品は、左右の入口に各々ボンベを接続しガスを供給すると供給側のボンベからガスが消費され、残量が少なくなると自動的に補助側のボンベへ切換えられ、ガス欠することなく連続供給する装置です。病院や研究所等、連続供給が必要な場所でのご使用に最適です。
  • 本製品は、ヒーターが内蔵されており、炭酸ガスや炭酸混合ガスにてご使用される際に最適です。

[外観図備考]

  • 単位:mm
  • 各寸法は、改良のため予告なく変更することがありますので、ご了承ください。

仕様一覧表

[備考]
■調整圧力によっては、高圧ガスの製造になる場合がありますのでご注文の際は、弊社営業または、代理店にお問い合わせください。
■ EXC-2 Bシリーズは、本体の他にコントロールボックスが付きます。
品 番 EXC-2A-5AA2-2RM4TF
適用ガス 炭酸ガス・炭酸混合ガス
高圧側圧力計 25MPa計
低圧側圧力計 1MPa計
入口圧力(P1) 11.8MPa以下
調整圧力(P2) 0~0.55MPa
標準流量 100NL/min
ヒーター容量 100V 800W
入口継手 W22-14山(右)オス
出口継手 Rc1/4
付属品 銅パッキン×2枚
質量 11.0kg

外観図

主要部材質

切換弁本体 C3604BD
切換弁カバー C3771BE
調整器本体 C3604BD
調整器カバー ZDC
弁座 C3604BD
弁シート PI 及び PTFE
ダイヤフラム NBR
安全弁シート CR

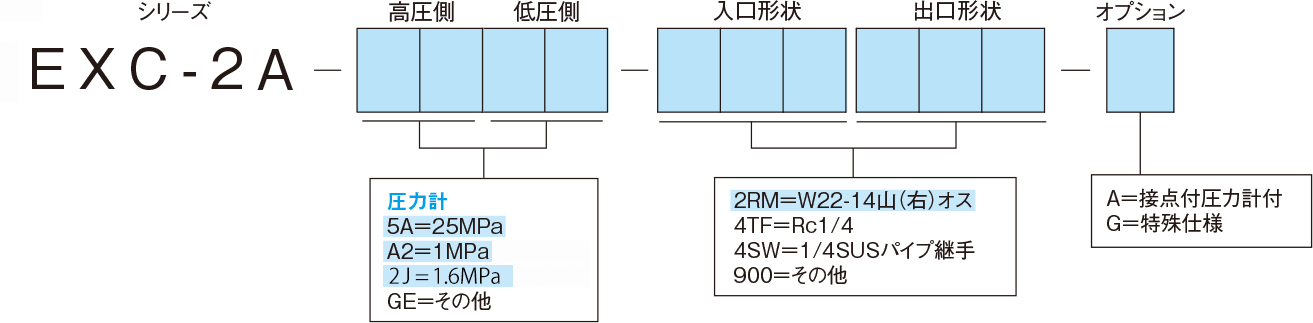

品番コード
