FWシリーズ
医療機器圧力調整器
特長
- 酸素ガス用の医療用承認機器として携帯用酸素吸入器に対応した製品です。
- 酸素ガスの処方流量設定は、最大6 L/minと10 L/minの2機種用意しており、それぞれ少量ずつ12段階に分けられ、所要の流量に調節できます。
- 19 .6MPa容器対応で、圧力が19 .6MPaから低下しても特殊減圧機構により、吐出圧力の変動を抑え、流量は常に高精度を保持します。
標準仕様
| 型 式 | FW－□Y | FW-□S |
|---|---|---|
| 医療機器届出番号 | 20B2X00025000009号 | |
| 適用ガス | 医療用酸素ガス［O2］ | |
| 圧力計 | 30MPa計 | |
| 最大入口圧力 | 20MPa | |
| 出口圧力 | 0.13MPa | |
| 流量調整範囲 | 0～6L/min 又は 0～10L/min | |
| 入口継手 | 酸素用ヨーク継手 | W22-14 山(右)袋ナット |
| 出口継手 | φ7-φ8.5mmホース継手 | 酸素用DISSコネクタ(No.1240) |

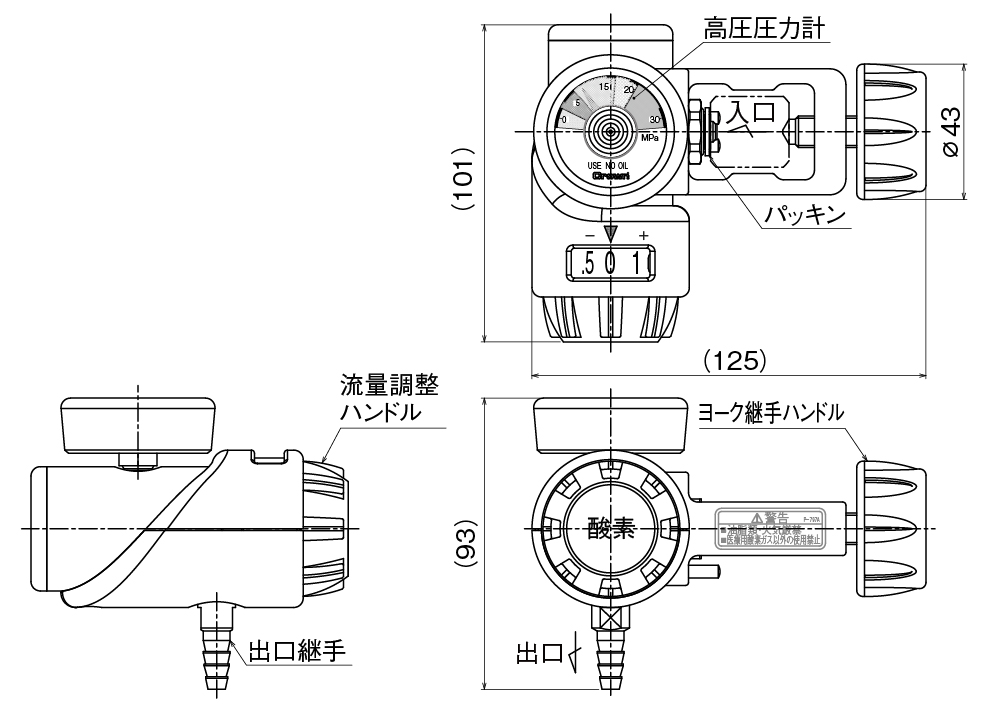

外観図
［外観図備考］ ■単位：mm ■ 各寸法は、改良のため予告なく変更することがありますので、ご了承ください。
流量目盛表
| 品番 | 流量目盛［L/min］ | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FW－6Y/6S (0~6L/min) |
0 | 0.25 | 0.5 | 0.75 | 1 | 1.5 | 2 | 2.5 | 3 | 4 | 5 | 6 |
| FW－10Y/10S (0~10/min) |
0 | 0.5 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
