FR-IKシリーズ

医療機器圧力調整器

FR-IKシリーズ

機能
高圧用 入口高圧
仕様
高圧側圧力計
流量計付
材質
真鍮
標準流量
~20NL/min


特長

  • FR-ⅠKは医療用具承認機器の加湿瓶付酸素ガス用圧力調整器のオーソドックススタイルの製品です。
  • FR-ⅠKはシンプル・コンパクトな構造で永年安全に使用していただいている製品です。

標準仕様

[備考]  ■流量計10 L/m以下の仕様はFR-ⅠKA(無変動型)をご使用ください。
型式 FR-ⅠK
適用ガス 医療用酸素ガス[O2]
高圧側圧力計 25MPa計
入口圧力(P1)  14.8MPa
調整圧力(P2)  0.15MPa(固定)
流量計(設計圧力/方式)  0.2~10L/m(0.15MPa/IN式 )
入口形状 W22-14山(右)袋ナット
出口形状 φ9mmホース継手
付属品 ボンベパッキン(ナイロン)×2枚
質量 1.4kg

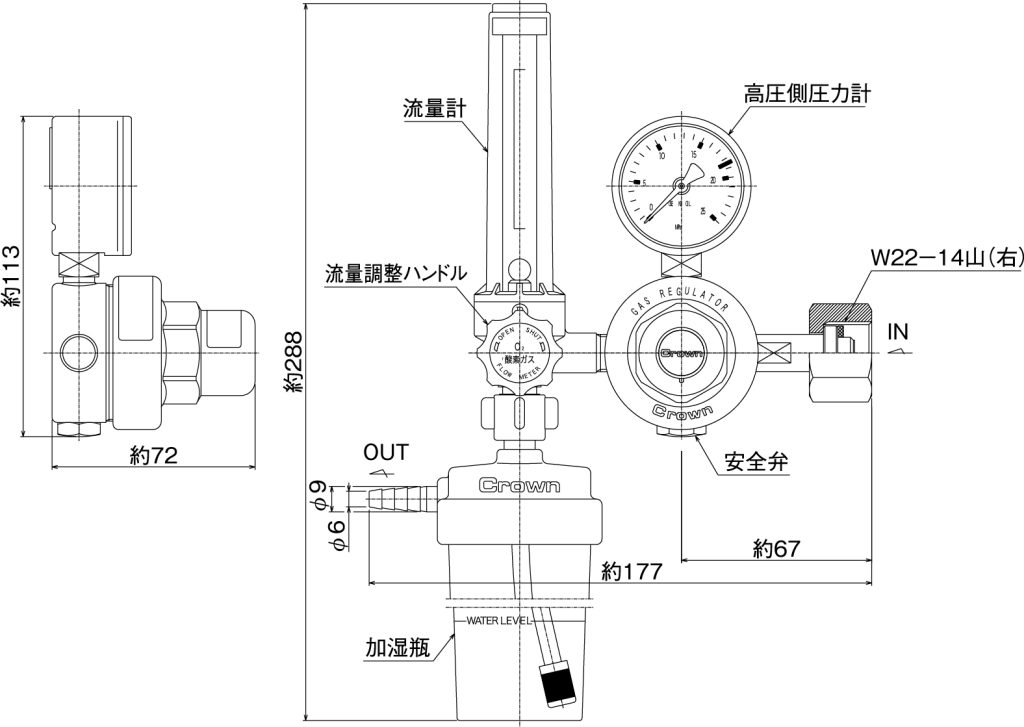

外観図

[外観図備考] ■単位:mm ■各寸法は、改良のため予告なく変更することがありますので、ご了承ください。

主要部材質

調整器本体 C3604BD
調整器カバー ZDC
弁座 C3604BD
弁シート NBR
ダイヤフラム NBR
安全弁シート NBR

医療機器情報

医療機器承認番号 20100BZZ01941000号
一般的名称
(その他含まれる一般的名称)
酸素治療フローメーター
(高圧ガスレギュレーター/非加熱式加湿器)
クラス分類 Ⅱ(管理医療機器)
特定保守管理医療機器 該当
